Артикул №. 97633

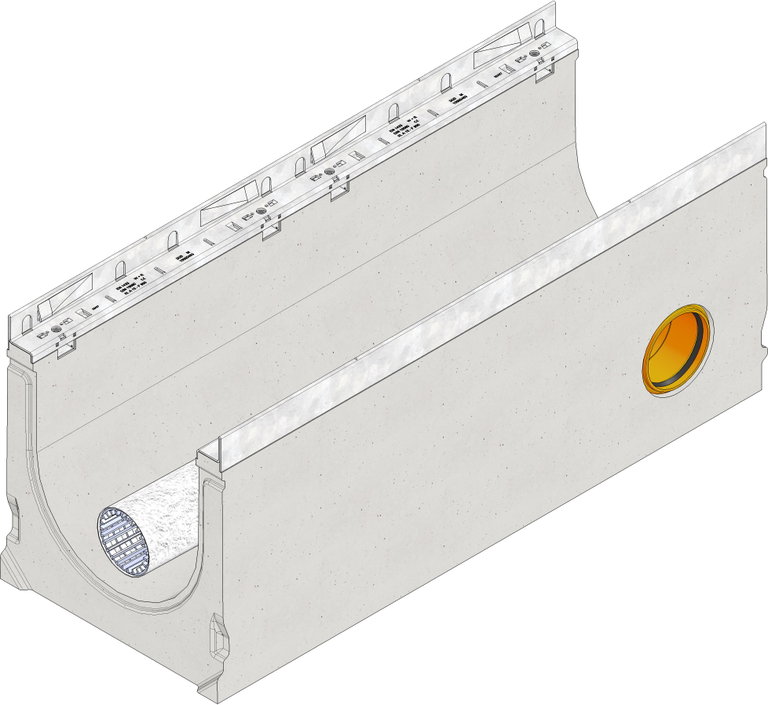

Отводнителен улей с филтърен субстрат DRAINFIX CLEAN FSU 300 до клас F 900 с поцинкован ъглов кант, с дренажна тръба с геотекстил и свързващ елемент
Тип 01, краен елемент, 1,0 m
Въпроси?
Нашият опитен екип по планиране с удоволствие ще ви помогне.
Свържете се с нас
Представяне на продукта
Технически чертеж
Чертежи (CAD)
Чертеж
Информационен лист
Техническа информация и показатели
Артикул №.
97633
Дължина
1000 mm
Широчина
390 mm
Височина
415 mm
Тегло
160.00 kg
Материал
FASERFIX бетон, армиран с фибри, Стомана с цинково-магнезиево покритие
Retentionsvolumen
24 l/m
Retentionsquerschnitt
240.0 cm²
Höhe Substratfüllung
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Substratbedarf
59.0 l/lfdm.
Номинална широчина
300
Материал на отводниелния улей
FASERFIX бетон, армиран с фибри
Материал на ъгловия кант
Стомана с цинково-магнезиево покритие
Описание на продукта
EN 1433,
Описание на продукта
DRAINFIX CLEAN 300 тип 01 - Завършващ елемент, за отводнителен улей с филтърна подложка с принцип на работа на повърхностна филтрация, с поцинкован ъглов кант, страничен с вграден PVC-U извод за DN/OD 110, с дренажна тръба DN/OD 100, с геотекстил и ко
Описание на продукта
DRAINFIX CLEAN 300 тип 01 - завършващ елемент за отводнителен улей с филтърна подложка, с принцип на действие повърхностна филтрация, изработен от армиран с фибри бетон, номинална ширина 300 mm, клас на натоварване от A 15 до F 900 съгласно EN 1433, съвместим с CE, с номер на национално техническо одобрение (abZ от DIBt): Z-84.2-7, с поцинкован ъглов кант и безболтова система за бързо заключване SIDE-LOCK, 8-кратно заключване на метър, странично с интегриран извод PVC-U DN/OD 110, вкл. дренажна тръба DRAINFIX CLEAN DN/OD 110 с геотекстил и конектор, Д/Ш/В 1000x390x415 мм, артикулен № 97633
Описание на продукта
-
Текстове за тръжни процедури
Инструкции за монтаж
Детайл за монтаж
Асфалт клас A 15 - C 250
Асфалт клас D 400 - E 600
Уни паваж клас D 400
Бетон клас D 400 - E 600
Асфалт клас F 900
Бетон клас F 900
