Артикул №. 97671

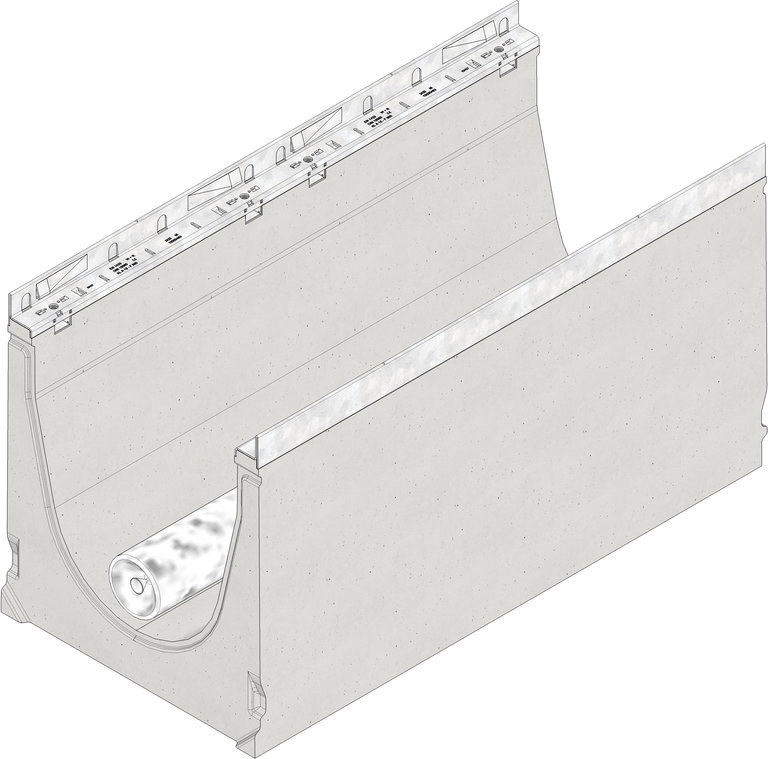

Отводнителен улей с филтърен субстрат DRAINFIX CLEAN FSU 400 до клас F 900 с поцинкован ъглов кант, с дренажна тръба с геотекстил и свързващ елемент
Тип 01, начален елемент,1,0 m
Въпроси?
Нашият опитен екип по планиране с удоволствие ще ви помогне.
Свържете се с нас
Представяне на продукта
Технически чертеж
Чертежи (CAD)
Чертеж
Информационен лист
Техническа информация и показатели
Артикул №.
97671
Дължина
1000 mm
Широчина
490 mm
Височина
540 mm
Тегло
256.94 kg
Материал
FASERFIX бетон, армиран с фибри, Стомана с цинково-магнезиево покритие
Retentionsvolumen
76 l/m
Retentionsquerschnitt
760.0 cm²
Höhe Substratfüllung
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Substratbedarf
67.0 l/lfdm.
Номинална широчина
400
Материал на отводниелния улей
FASERFIX бетон, армиран с фибри
Материал на ъгловия кант
Стомана с цинково-магнезиево покритие
Правила и разпоредби
EN 1433,
Текст за разпространение
DRAINFIX CLEAN 400 тип 01 - Начален елемент, за отводнителен улей с филтърна подложка, с принцип на работа повърхностна филтрация, с поцинкован ъглов кант, с дренажна тръба DN/OD 100 с геотекстил и конектор, свързан в края, с национално техническо одобре
Описание на продукта
DRAINFIX CLEAN 400 тип 01 - Стартов елемент, за отводнителен улей с филтърна подложка с принцип на работа повърхностна филтрация, изработен от армиран с влакна бетон, номинална ширина 400 mm, клас на натоварване от A 15 до F 900 съгласно EN 1433, съвместим със CE, с номер на национално техническо одобрение (abZ от DIBt): Z-84.2-7, с поцинкован ъглов кант, безболтова система за бързо заключване SIDE-LOCK, 8-кратно заключване на метър, вкл. дренажна тръба DRAINFIX CLEAN DN/OD 110 с геотекстил и конектор, свързан в края, Д/Ш/В 1000x490x540 mm, артикулен № 97671
Опаковъчна единица
-
Текстове за тръжни процедури
Инструкции за монтаж
Детайл за монтаж
Асфалт клас A 15 - C 250
Асфалт клас D 400 - E 600
Уни паваж клас D 400
Бетон клас D 400 - E 600
Асфалт клас F 900
Бетон клас F 900
