Артикул №. 97693

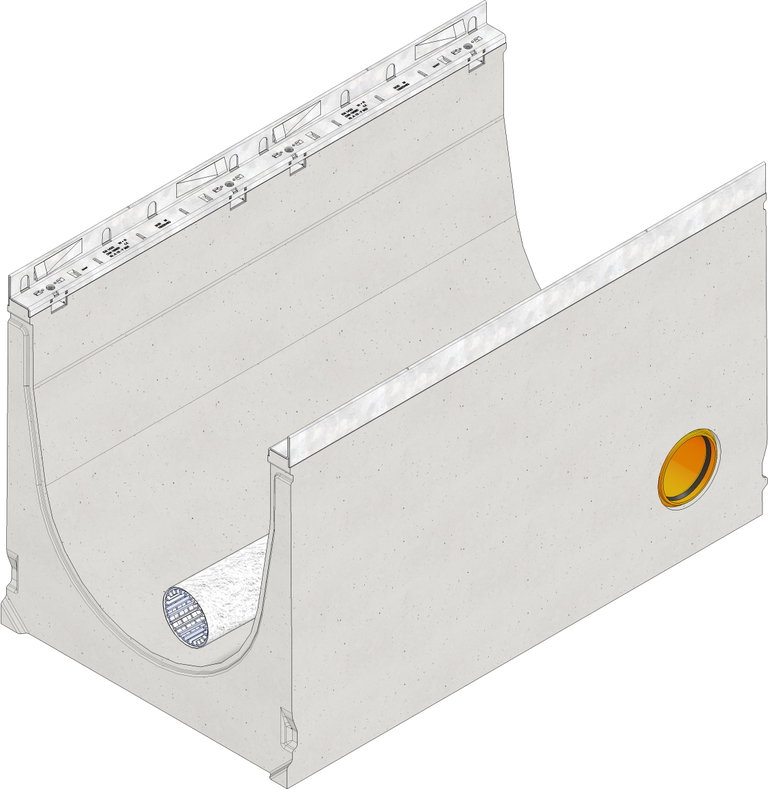

Отводнителен улей с филтърен субстрат DRAINFIX CLEAN FSU 500 до клас F 900 с поцинкован ъглов кант, с дренажна тръба с геотекстил и свързващ елемент

Тип 01, краен елемент,1,0 m

Въпроси?

Нашият опитен екип по планиране с удоволствие ще ви помогне.

Свържете се с нас

Представяне на продукта

Технически чертеж

Чертежи (CAD)

Информационен лист

Техническа информация и показатели

Артикул №.
97693
Дължина
1000 mm
Широчина
590 mm
Височина
630 mm
Тегло
320.01 kg
Материал
FASERFIX бетон, армиран с фибри, Стомана с цинково-магнезиево покритие
Retentionsvolumen
137 l/m
Retentionsquerschnitt
1370.0 cm²
Höhe Substratfüllung (effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Substratbedarf
86.0 l/lfdm.
Номинална широчина
500
Материал на отводниелния улей
FASERFIX бетон, армиран с фибри
Материал на ъгловия кант
Стомана с цинково-магнезиево покритие
Описание на продукта
EN 1433,
Описание на продукта
DRAINFIX CLEAN 500 тип 01, краен елемент, отводнителен улей с филтърен субстрат с принцип на работа - повърхностна филтрация, с поцинкован ъглов кант, с дренажна тръба с геотекстил и изходен елемент, 1 м
Описание на продукта
DRAINFIX CLEAN 500 тип 01, краен елемент, отводнителен улей с филтърен субстрат с принцип на действие - повърхностна филтрация, изработен от армиран с фибри бетон, номинална широчина 500 mm, товароносимост от клас A 15 до F 900 съгласно EN 1433, съвместим със CE, с общо одобрение на строителния надзор, номер на одобрение Z-84. 2-7, с поцинкован ъглов кант и безболтова система за бързо заключване SIDE-LOCK, осемкратно заключване на метър, включена дренажна тръба DRAINFIX CLEAN DN/OD 110 с геотекстил и свързващ елемент, включва разпробивания и двойни муфи в точките на заустване, Д/Ш/В 1000x590x630 mm, артикулен № 97693
Описание на продукта
-

Текстове за тръжни процедури

Инструкции за монтаж

Детайл за монтаж

Асфалт клас A 15 - C 250

Асфалт клас D 400 - E 600

Уни паваж клас D 400

Бетон клас D 400 - E 600

Асфалт клас F 900

Бетон клас F 900
