Артикул №. 3725
Подход за натоварване на FASERFIX BIG BLS 200: Модел на натоварване 1 - лента 2 и SW 60 с разрешено натоварване на осите от 20 тона, тип 030 - 035
Тип 035, 5,0 м
Въпроси?
Нашият опитен екип по планиране с удоволствие ще ви помогне.
Свържете се с нас
Представяне на продукта
Технически чертеж
Чертежи (CAD)
Чертеж
Информационен лист
Техническа информация и показатели
Артикул №.
3725
Дължина
5000 mm
Широчина
600 mm
Височина
575 mm
Тегло
3700.00 kg
Материал
Стандартен бетон съгласно нормата, Стомана с цинково-магнезиево покритие
Височина на канта
40 mm
Номинална широчина
200
Чисто напречно сечение на улея
552 cm²
Наклон
-
Тип монтаж
Система SIDE-LOCK, Завинтване
Тип съгласно DIN EN 1433
I
Материал на отводниелния улей
Стандартен бетон съгласно нормата
Материал на ъгловия кант
Стомана с цинково-магнезиево покритие
Правила и разпоредби
EN 1433,
Текст за разпространение

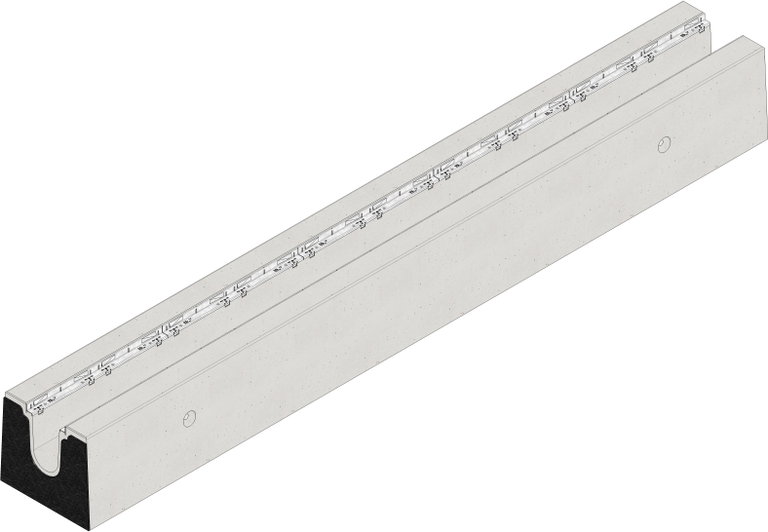

FASERFIX BIG BLS 200 тип 035 с кант от поцинкована стомана, конструктивна дължина 5 м
Описание на продукта
FASERFIX BIG BLS 200 Тип 035 - Отводнителен улей, изработен от FDE бетон като сглобяема стоманобетонна част C60/75, клас на строителния материал A1 съгласно DIN 4102-1, клас на натоварване F 900 съгласно DIN 19580/EN 1433, с маркировка CE съгласно BauPVO, с изпитана статична устойчивост с проектна армировка за LCN 20 съгласно ICAO. Съгласно ADV за BFZ 90, освен това за SLW 60 съгласно DIN 1072 и за модел на натоварване 1 - FS2 съгласно DIN EN 1991-2 с решаващо натоварване на оста Qa = 20 тона. Проверка на амортизацията въз основа на представителни насложени промени в натоварването. Отводнително напречно сечение от 552 cm², с поцинкована стоманена рамка, 16-кратно заключване на метър, със система за безвинтово бързо заключване SIDE-LOCK и допълнителна опция за 8-кратно болтово заключване, без напречни оребрявания в тялото на улея, с фабрично монтирана PE вложка за по-добро сцепление d=10 mm на едната крайна страна, с общо одобрение от строителните власти за LAU системи и AKR тест за изпълнение, дълбочина на полагане на решетката 40 mm; Д/Ш/В 5000x600x575; Арт. номер 3725
Опаковъчна единица
-
Декларация за експлоатационни показатели
Текстове за тръжни процедури
Детайл за монтаж
Асфалт клас D 400
Уни паваж клас D 400
Асфалт клас E 600
Уни паваж клас E 600
Асфалт клас F 900
Бетон клас D 400
Бетон клас E 600
Бетон клас F 900
Бетон клас E 600
