Артикул №. 3718

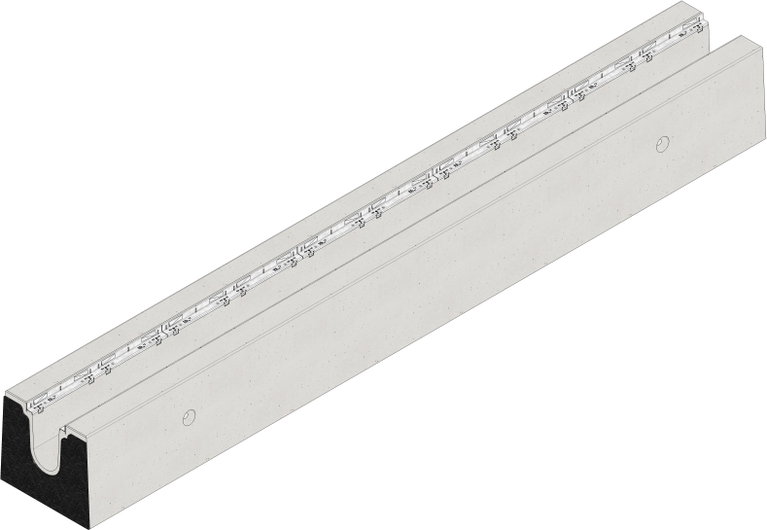

Подход за натоварване на FASERFIX BIG BLS 200: "ReachStacker" с разрешено натоварване на осите от 100 тона, тип 070 - 075
Тип 075, 5,0 м
Въпроси?
Нашият опитен екип по планиране с удоволствие ще ви помогне.
Свържете се с нас
Представяне на продукта
Технически чертеж
Чертежи (CAD)
Чертеж
Информационен лист
Техническа информация и показатели
Артикул №.
3718
Дължина
5000 mm
Широчина
600 mm
Височина
575 mm
Тегло
3700.00 kg
Материал
Стандартен бетон съгласно нормата, Стомана с цинково-магнезиево покритие
Височина на канта
40 mm
Номинална широчина
200
Чисто напречно сечение на улея
552 cm²
Наклон
-
Тип монтаж
Система SIDE-LOCK, Завинтване
Тип съгласно DIN EN 1433
I
Материал на отводниелния улей
Стандартен бетон съгласно нормата
Материал на ъгловия кант
Стомана с цинково-магнезиево покритие
Правила и разпоредби
EN 1433,
Текст за разпространение
FASERFIX BIG BLS 200 тип 075 с кант от поцинкована стомана, конструктивна дължина 5 м
Описание на продукта
FASERFIX BIG BLS 200 Тип 075 - Отводнителен улей от FDE бетон като сглобяема стоманобетонна част C60/75, клас на строителния материал A1 съгласно DIN 4102-1, клас на натоварване F 900 съгласно DIN 19580/EN 1433, с маркировка CE съгласно BauPVO, с изпитана статична устойчивост с армировка за LCN 110 съгласно ICAO. Според ADV за BFZ 750, с решаващо натоварване на осите Qa = 100 тона. Проверка на амортизацията въз основа на представителни насложени промени в натоварването. Отводнително сечение от 552 cm², с поцинкован стоманен кант, 16-кратно заключване на метър, със система за безвинтово бързо заключване SIDE-LOCK и допълнителна опция за 8-кратно болтово заключване, без напречни оребрявания в тялото на улея, с фабрично монтирана PE вложка за по-добро сцепление d=10 mm на едната крайна страна, с общо одобрение от строителните власти за LAU системи и AKR тест за ефективност, дълбочина на полагане на решетката 40 mm; L/B/H 5000x600x575; Арт. номер 3718
Опаковъчна единица
-
Декларация за експлоатационни показатели
Текстове за тръжни процедури
Детайл за монтаж
Асфалт клас D 400
Уни паваж клас D 400
Асфалт клас E 600
Уни паваж клас E 600
Асфалт клас F 900
Бетон клас D 400
Бетон клас E 600
Бетон клас F 900
Бетон клас E 600
