Artikel Nr. 3746
FASERFIX BIG BLS 200 Belastungsansatz: Lastmodell 1 - Fahrstreifen 2 & SLW 60 mit maßgebender Achslast von 20 Tonnen, Typ 030 - 035
Typ 030, 4,0 m
Preis auf Anfrage
Technische Informationen und Maße
Artikel Nr.
3746
Länge
4000 mm
Breite
600 mm
Height
575 mm
Gewicht
2900.00 kg
Werkstoff
Stahl mit Zink-Magnesium Beschichtung, Standard-Beton nach Norm
Zargenhöhe
40 mm
Nennweite
200
Lichter Rinnenquerschnitt
552 cm²
Gefälle
-
Befestigungsart
SIDE-LOCK, Verschraubung
Typ nach DIN EN 1433
I
Rinnenmaterial
Standard-Beton nach Norm
Zargenmaterial
Stahl mit Zink-Magnesium Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext

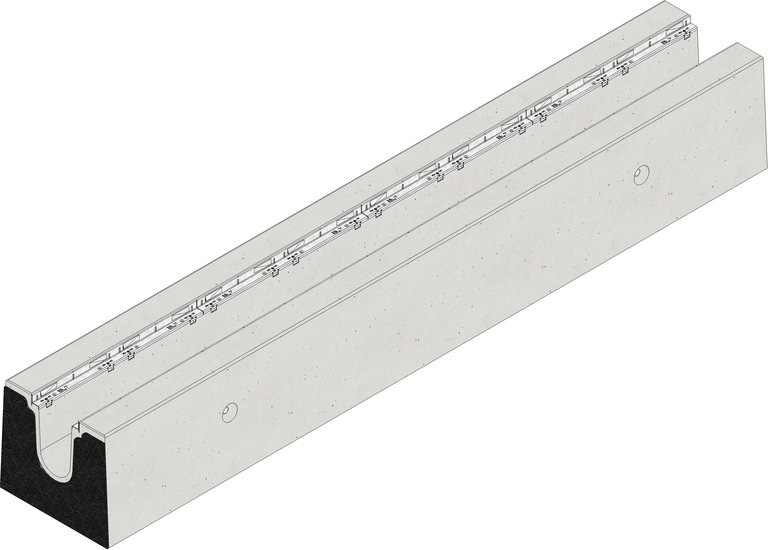

FASERFIX BIG BLS 200 Rinnenunterteil Typ 030 mit verzinkten Stahlzargen, 4 m
Produktbeschreibung
FASERFIX BIG BLS 200 Typ 030 - Entwässerungsrinne aus FDE Beton als Stahlbeton-Fertigteil C60/75, Baustoffklasse A1 nach DIN 4102-1, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, mit CE-Kennzeichnung gem. BauPVO, mit geprüftem statischen Nachweis mit Bewehrungsbemessung für LCN 20 gemäß ICAO. Entsprechend ADV für BFZ 90, weiterhin für SLW 60 nach DIN 1072 und für das Lastmodell 1 - FS2 nach DIN EN 1991-2 mit maßgebender Achslast Qa = 20 to. Ermüdungsnachweis auf der Basis der repräsentativen überlagerten Lastwechsel. Entwässerungsquerschnitt von 552 cm², mit verzinkter Stahlzarge, 16-fache Arretierungsmöglichkeit pro Meter, mit schraublosem Schnellverschluss SIDE-LOCK und zusätzlicher Möglichkeit der 8-fachen Verschraubung, mit werkseitig montierter PE-Raumfugeneinlage d=10 mm an einer Stirnseite, mit allgemeiner bauaufsichtlicher Zulassung für LAU-Anlagen und AKR-Performance Test, Einlegetiefe Rost 40 mm; L/B/H 4000x600x575 mm; Art.-Nr. 3746
