Artikel Nr. 48771

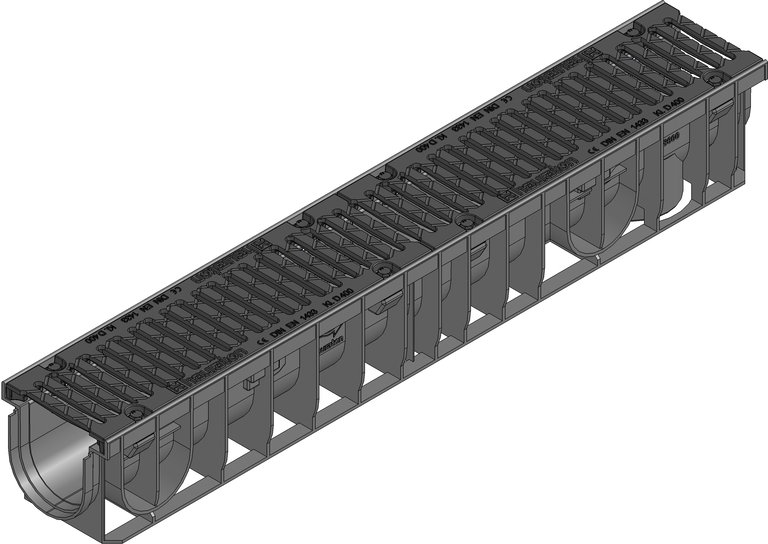

RECYFIX NC 100, Klasse D 400
Typ 01 mit Gussrost, SW 104/10 mm, schwarz, 8-fach verschraubt, 1,0 m
Listenpreis
187,60 €
exkl. MwSt.
Technische Informationen und Maße
Artikel Nr.
48771
Länge
1000 mm
Breite
160 mm
Höhe
150 mm
Einlegetiefe
20 mm
Gewicht
10.67 kg
Werkstoff
Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl schwarz verzinkt
Einlaufquerschnitt
426.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
92 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX NC 100 Rinne Typ 01 mit Gussrost SW 104/10 mm, schwarz, Kl. D 400, 1 m
Produktbeschreibung
RECYFIX NC 100 Typ 01 - Rinnenunterteil aus recyceltem Polypropylen, mit integrierter Zarge, mit senkrechter Anschlussmöglichkeit DN/OD 110, mit Gussrost aus Sphäroguss EN-GJS, SW 104/10 mm, schwarz, mit Längsschubsicherung, mit 8-fach-Verschraubung, Belastungsklasse A 15 - D 400 nach DIN 19580/EN 1433, L/B/H 1000x160x150mm, Art.Nr. 48771
Verpackungseinheit
49 Stück / Palette
