Die DACHFIX STEEL Rinne wurde speziell für die zuverlässige und sichere Entwässerung von Fassaden, Flachdächern, Balkonen und Dachterrassen entwickelt. Das System kann unter Einhaltung aller gängigen Normen und Richtlinien für barrierefreie Bauweisen, nicht unterbaute und unterbaute Bereiche eingesetzt werden ÖNORM 3691). Die Entwässerungslösung schützt das Gebäude dauerhaft vor stehendem oder drückendem Wasser und ermöglicht gleichzeitig, dass Ein- und Übergänge barrierefrei gebaut werden können. Das DACHFIX STEEL Entwässerungssystem wurde speziell für alle praxisrelevanten begehbaren und rollstuhlbefahrbaren Einbauvarianten entwickelt.
Wir verfügen über jahrelange Praxis-Erfahrung und unterstützen Sie bei Ihrem individuellen Bauvorhaben – vom projektbezogenen Ausschreibungstext bis zur Ausführung. So finden wir für jeden Anwendungsfall das passende Entwässerungssystem!
Wir verfügen über jahrelange Praxis-Erfahrung und unterstützen Sie bei Ihrem individuellen Bauvorhaben – vom projektbezogenen Ausschreibungstext bis zur Ausführung. So finden wir für jeden Anwendungsfall das passende Entwässerungssystem!

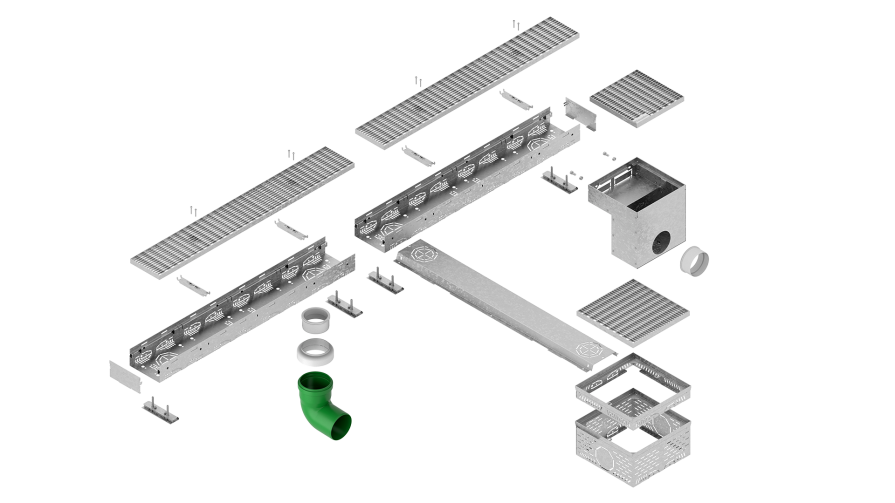

Optionale Höhenverstellung für alle Baubreiten und Bauhöhen
Stirnwände für Rinnenanfang- und Ende mit Clip-Funktion für sicheres Arretieren
Optimale Mauerankerfunktion (4x pro lfm.)
Anschlussmöglichkeit Stichkanal (4x pro Seite)
KG-Bogen
Übergangsstück für Schraubstutzen
Schraubstutzen
DACHFIX POINT Rahmenelement Typ 150
Rinne aus verzinktem Stahl, Edelstahl, in verschiedenen Baubreiten und Bauhöhen, mit vorperforierte Ausstanzungen DN/OD 75 und DN/OD 110 für optionale Anschlussmöglichkeit
verschiedene Abdeckungsvarianten z. B. Gitterrost, Stegrost, Lochrost, Längsstabrost, in den Materialien Kunststoff, verzinkter Stahl, Edelstahl
DACHFIX POINT Rahmenenlement Typ 55 und Typ 70
Abdeckungsvarianten DACHFIX POINT, z.B. Gitterrost, Längststabrost
Stichkanal
Schraubstutzen zum Anschluss an Ablaufbox, optional auch für Anschluss in der Rinne
DACHFIX Ablaufbox aus verzinktem Stahl oder Edelstahl, für Anschlusssituationen in unterbauten Laibungsbereichen
Abdeckungsvarianten für DACHFIX Ablaufbox, z. B. Stegrost, Gitterrost, Längsstabrost, auspflasterbare Innenwanne
Knebelsystem zum einfachen Verbinden der Rinnenelemente oder optionalen Verschrauben der Abdeckung, jederzeit nachrüstbar
Rinnen aus verzinktem Stahl, Edelstahl oder hochwertigem PP-Kunststoff, mit fixer Bauhöhe ohne oder mit Höhenverstellung, große Baulängen für rationellen Einbau
Bei unterbauten Bereichen werden Laibungen mit einer Wärmedämmung versehen, die Entwässerungsrinnen mit niedrigen Bauhöhen erforderlich macht. In diesem Fall besteht keine Möglichkeit für einen Anschluss (senkrecht oder waagerecht).
Die auskragende DACHFIX Einlaufbox überbrückt die Wärmedämmung, falls kein direkter Anschluss an die Entwässerungsrinne möglich ist. Es besteht eine senkrechte oder waagerechte Anschlussmöglichkeit, um normgerecht anschließen zu können.
Ob DACHFIX STEEL Rinnenelemente, Einlaufbox, DACHFIX STEEL Stichkanal oder DACHFIX POINT — mithilfe unserer Montageanleitung geht der Aufbau ganz einfach. Von der Rostarretierung bis zur Anbindung vom Stichkanal an den DACHFIX POINT wird alles Schritt für Schritt erklärt. Außerdem gibt es Empfehlungen für das passende Werkzeug zur Montage.
