Artikel Nr. 65035
DACHFIX STEEL 115, Bauhöhe 75 mm
Typ 75, Edelstahl, 1,0 m

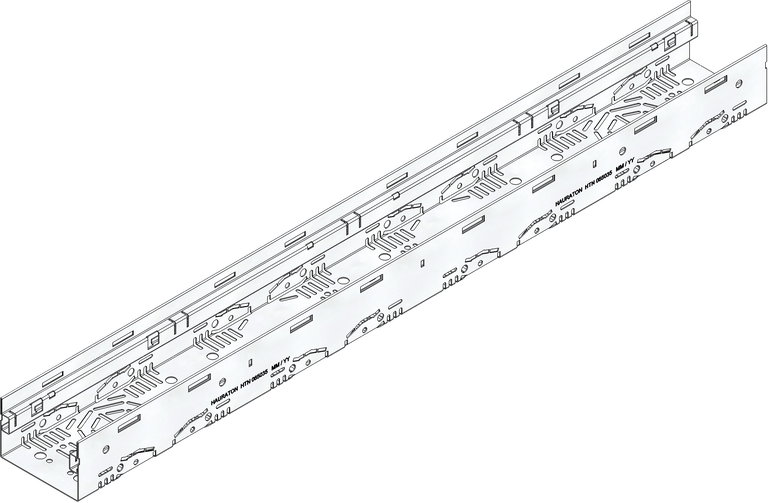

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
65035
Länge
1000 mm
Breite
115 mm
Höhe
75 mm
Gewicht
2.59 kg
Werkstoff
Edelstahl 1.4301
Zargenhöhe
20 mm
Nennweite
115
Lichter Rinnenquerschnitt
60 cm²
Gefälle
-
Befestigungsart
Knebel
Typ nach DIN EN 1433
M
Rinnenmaterial
Edelstahl 1.4301
Vertriebstext
DACHFIX STEEL 115 Rinnenunterteil Typ 75, Edelstahl, Bauhöhe 75 mm, 1 m
Produktbeschreibung
DACHFIX STEEL 115 Typ 75 - Rinnenunterteil, aus Edelstahl CNS 1.4301, begehbar und rollstuhlbefahrbar, Rostauflage nach innen gekantet, im Seiten- und Sohlbereich perforiert, mit Anschlussmöglichkeit im Sohlbereich für Anschlussstutzen DN/OD 75 oder DN/OD 100 sowie 8-fache Anschlussmöglichkeit im Seitenbereich für Stichkanal, inkl. 4-facher Mauerankerfunktion, LxBxH 1000x115x75 mm, Art.-Nr. 65035
Verpackungseinheit
234 Stück / Palette
Ausschreibungstexte
Einbauanleitung
Einbaubeispiel
rollstuhlbefahrbar, Entwässerung ohne Rinnenanschluss
rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss senkrecht
rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss waagerecht
rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, barrierefreier Übergang (2 cm)
rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, schwellenloser Übergang (0 cm)
Plattenbelag Klasse begehbar
