Artikel Nr. 66172
DACHFIX STEEL 155, Bauhöhe 100 mm
Typ 100, verzinkt, 1,0 m
Produktdarstellung

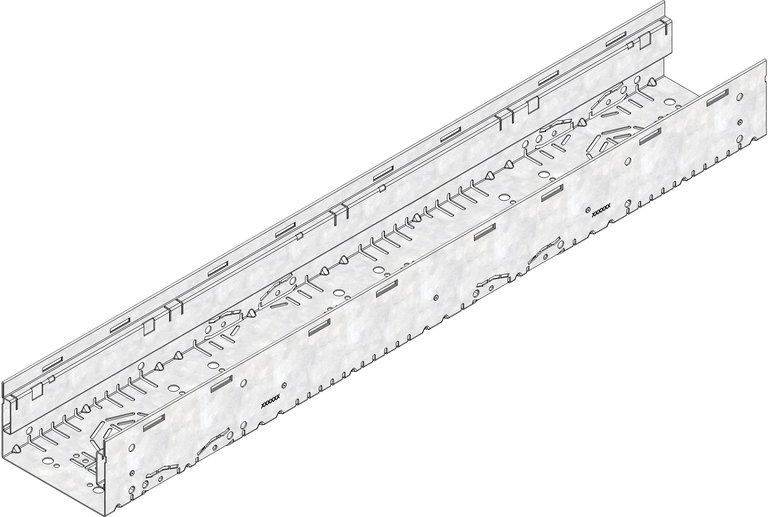

Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
66172
Länge
1000 mm
Breite
155 mm
Höhe
100 mm
Gewicht
4.76 kg
Werkstoff
bandverzinkter Stahl
Zargenhöhe
20 mm
Nennweite
155
Lichter Rinnenquerschnitt
-
Gefälle
-
Befestigungsart
Knebel
Typ nach DIN EN 1433
M
Rinnenmaterial
bandverzinkter Stahl
Vertriebstext
DACHFIX STEEL 155 Rinnenunterteil Typ 100, verzinkt, Bauhöhe 100 mm, 1 m
Produktbeschreibung
DACHFIX STEEL 155 Typ 100 - Rinnenunterteil, aus korrosionsgeschütztem verzinkten Stahl, begehbar und rollstuhlbefahrbar, Rostauflage nach innen gekantet, im Seiten- und Sohlbereich perforiert, mit Anschlussmöglichkeit im Sohlbereich für Anschlussstutzen DN/OD 75 oder DN/OD 100 sowie 8-fache Anschlussmöglichkeit im Seitenbereich für Stichkanal, inkl. 4-facher Mauerankerfunktion, LxBxH 1000x155x100 mm, Art.-Nr. 66172
Verpackungseinheit
140 Stück / Palette
Ausschreibungstexte
Einbauanleitung
Einbaubeispiel
rollstuhlbefahrbar, Entwässerung ohne Rinnenanschluss
rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss senkrecht
rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss waagerecht
rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, barrierefreier Übergang (2 cm)
rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, schwellenloser Übergang (0 cm)
Plattenbelag Klasse begehbar
