Artikel Nr. 65235
DACHFIX STEEL 155, Bauhöhe 75 mm
Typ 75, Edelstahl, 1,0 m
Produktdarstellung

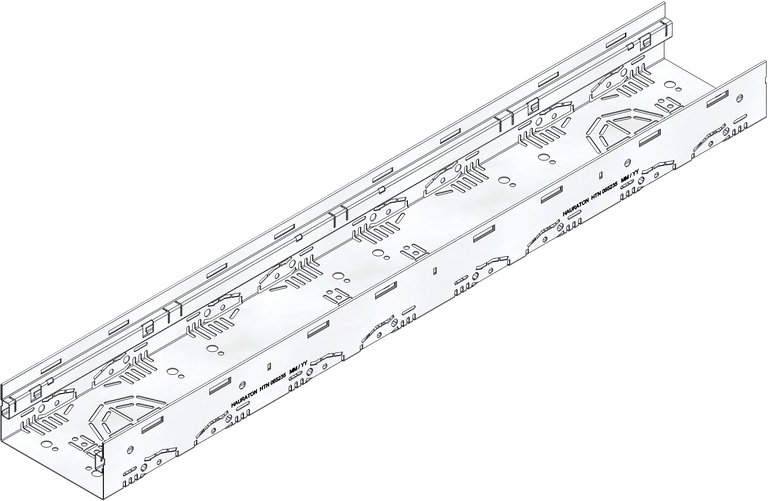

Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
65235
Länge
1000 mm
Breite
155 mm
Höhe
75 mm
Gewicht
2.94 kg
Werkstoff
Edelstahl 1.4301
Zargenhöhe
20 mm
Nennweite
155
Lichter Rinnenquerschnitt
83 cm²
Gefälle
-
Befestigungsart
Knebel
Typ nach DIN EN 1433
M
Rinnenmaterial
Edelstahl 1.4301
Vertriebstext
DACHFIX STEEL 155 Rinnenunterteil Typ 75, Edelstahl, Bauhöhe 75 mm, 1 m
Produktbeschreibung
DACHFIX STEEL 155 Typ 75 - Rinnenunterteil, aus Edelstahl CNS 1.4301, begehbar und rollstuhlbefahrbar, Rostauflage nach innen gekantet, im Seiten- und Sohlbereich perforiert, mit Anschlussmöglichkeit im Sohlbereich für Anschlussstutzen DN/OD 75 oder DN/OD 100 sowie 8-fache Anschlussmöglichkeit im Seitenbereich für Stichkanal, inkl. 4-facher Mauerankerfunktion, LxBxH 1000x155x75 mm, Art.-Nr. 65235
Verpackungseinheit
182 Stück / Palette
Ausschreibungstexte
Einbauanleitung
Einbaubeispiel
rollstuhlbefahrbar, Entwässerung ohne Rinnenanschluss
rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss senkrecht
rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss waagerecht
rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, barrierefreier Übergang (2 cm)
rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, schwellenloser Übergang (0 cm)
Plattenbelag Klasse begehbar
