Artikel Nr. 65310
DACHFIX STEEL 205, Bauhöhe 45 mm
Typ 45, Edelstahl, 1,0 m

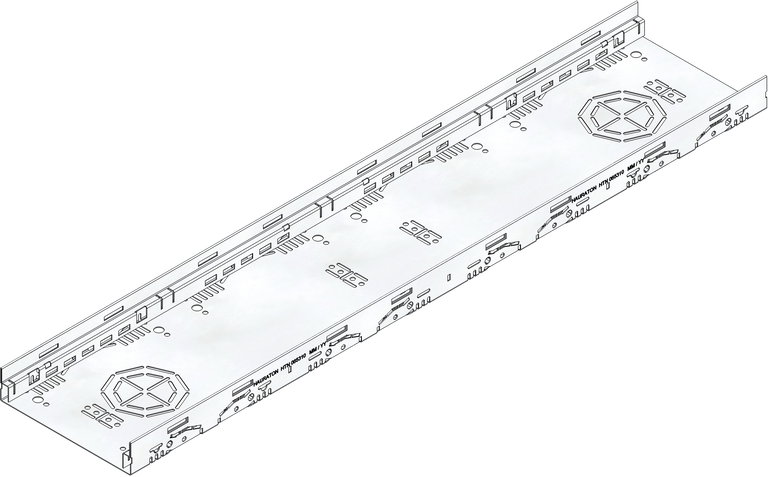

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
65310
Länge
1000 mm
Breite
205 mm
Höhe
45 mm
Gewicht
2.62 kg
Werkstoff
Edelstahl 1.4301
Zargenhöhe
20 mm
Nennweite
205
Lichter Rinnenquerschnitt
49 cm²
Gefälle
-
Befestigungsart
Knebel
Typ nach DIN EN 1433
M
Rinnenmaterial
Edelstahl 1.4301
Vertriebstext
DACHFIX STEEL 205 Rinnenunterteil Typ 45, Edelstahl, Bauhöhe 45 mm, 1 m
Produktbeschreibung
DACHFIX STEEL 205 Typ 45 - Rinnenunterteil, aus Edelstahl CNS 1.4301, begehbar und rollstuhlbefahrbar, Rostauflage nach innen gekantet, im Seiten- und Sohlbereich perforiert, mit Anschlussmöglichkeit im Sohlbereich für Anschlussstutzen DN/OD 75 oder DN/OD 100 sowie 8-fache Anschlussmöglichkeit im Seitenbereich für Stichkanal, inkl. 4-facher Mauerankerfunktion, LxBxH 1000x205x45 mm, Art.-Nr. 65310
Verpackungseinheit
220 Stück / Palette
Ausschreibungstexte
Einbauanleitung
Einbaubeispiel
rollstuhlbefahrbar, Entwässerung ohne Rinnenanschluss
rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss senkrecht
rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss waagerecht
rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, barrierefreier Übergang (2 cm)
rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, schwellenloser Übergang (0 cm)
Plattenbelag Klasse begehbar
