Artikel Nr. 65400
DACHFIX STEEL 255, Bauhöhe 45 mm
Typ 45, verzinkt, 1,0 m
Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
65400
Länge
1000 mm
Breite
255 mm
Höhe
45 mm
Gewicht
3.22 kg
Werkstoff
bandverzinkter Stahl
Zargenhöhe
20 mm
Nennweite
255
Lichter Rinnenquerschnitt
61 cm²
Gefälle
-
Befestigungsart
Knebel
Typ nach DIN EN 1433
M
Rinnenmaterial
bandverzinkter Stahl
Vertriebstext
DACHFIX STEEL 255 Rinnenunterteil Typ 45, verzinkt, Bauhöhe 45 mm, 1 m
Produktbeschreibung

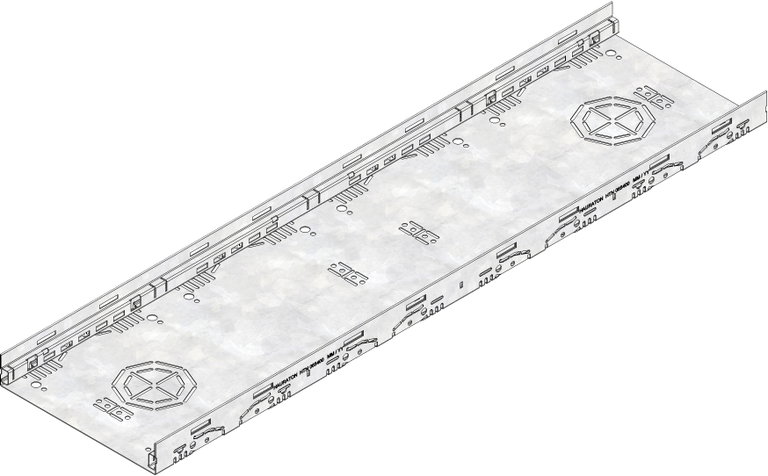

DACHFIX STEEL 255 Typ 45 - Rinnenunterteil, aus korrosionsgeschütztem verzinkten Stahl, begehbar und rollstuhlbefahrbar, Rostauflage nach innen gekantet, im Seiten- und Sohlbereich perforiert, mit Anschlussmöglichkeit im Sohlbereich für Anschlussstutzen DN/OD 75 oder DN/OD 100 sowie 8-fache Anschlussmöglichkeit im Seitenbereich für Stichkanal, inkl. 4-facher Mauerankerfunktion, LxBxH 1000x255x45 mm, Art.-Nr. 65400
Verpackungseinheit
176 Stück / Palette
Ausschreibungstexte
Einbauanleitung
Einbaubeispiel
rollstuhlbefahrbar, Entwässerung ohne Rinnenanschluss
rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss senkrecht
rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss waagerecht
rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, barrierefreier Übergang (2 cm)
rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, schwellenloser Übergang (0 cm)
Plattenbelag Klasse begehbar
