Artikel Nr. 97653
DRAINFIX CLEAN FSU 300 Filtersubstratrinne bis Klasse F 900 mit verzinkten Stahlzargen inklusive Drainagerohr mit Geotextil und Verbindungselement
Typ 020, Endelement, 1,0 m

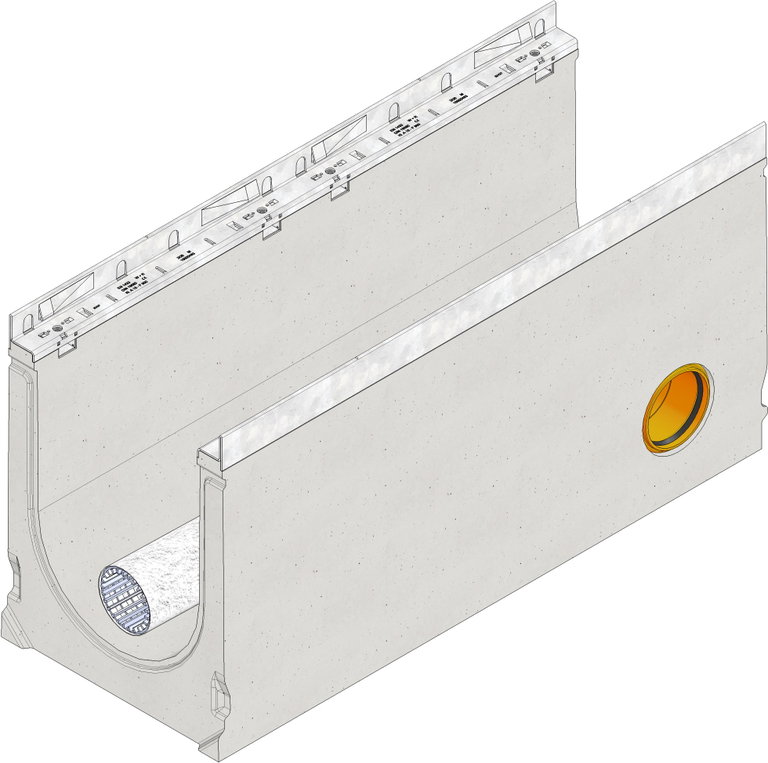

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
97653
Länge
1000 mm
Breite
390 mm
Höhe
510 mm
Gewicht
174.62 kg
Werkstoff
faserbewehrter Beton, Stahl mit Zink-Magnesium Beschichtung
Retentionsvolumen
52 l/m
Retentionsquerschnitt
520.0 cm²
Höhe Substratfüllung
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Substratbedarf
59.0 l/lfdm.
Nennweite
300
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Stahl mit Zink-Magnesium Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
DRAINFIX CLEAN FSU 300 Typ 020 - Endelement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, mit verzinkten Stahlzargen, seitlich mit integrierter KG-Muffe DN/OD 110, mit Drainagerohr DN/OD 100 mit Geotextil und Verbinder, mit allgemein
Produktbeschreibung
DRAINFIX CLEAN FSU 300 Typ 020 - Endelement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, aus faserbewehrtem Beton, Nennweite 300 mm, Belastungsklasse A 15 bis F 900 nach DIN 19580/EN 1433, CE-konform, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK, 8-fach Arretierung je lfdm., seitlich mit integrierter KG-Muffe DN/OD 110, inkl. DRAINFIX CLEAN - Drainagerohr DN/OD 100 mit Geotextil ummantelt und Verbinder, LxBxH 1000x390x510 mm, Art.-Nr. 97653
Verpackungseinheit
-
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse A 15 - C 250, gemäß DIBt-Zulassung
Asphalt Klasse D 400 - E 600, gemäß DIBt-Zulassung
Pflaster Klasse D 400, gemäß DIBt-Zulassung
Beton Klasse D 400 - E 600, gemäß DIBt-Zulassung
Asphalt Klasse F 900, gemäß DIBt-Zulassung
Beton Klasse F 900, gemäß DIBt-Zulassung
Einbauhinweis
