Artikel Nr. 97673
DRAINFIX CLEAN FSU 400 Filtersubstratrinne bis Klasse F 900 mit verzinkten Stahlzargen inklusive Drainagerohr mit Geotextil und Verbindungselement
Typ 01, Endelement, 1,0 m

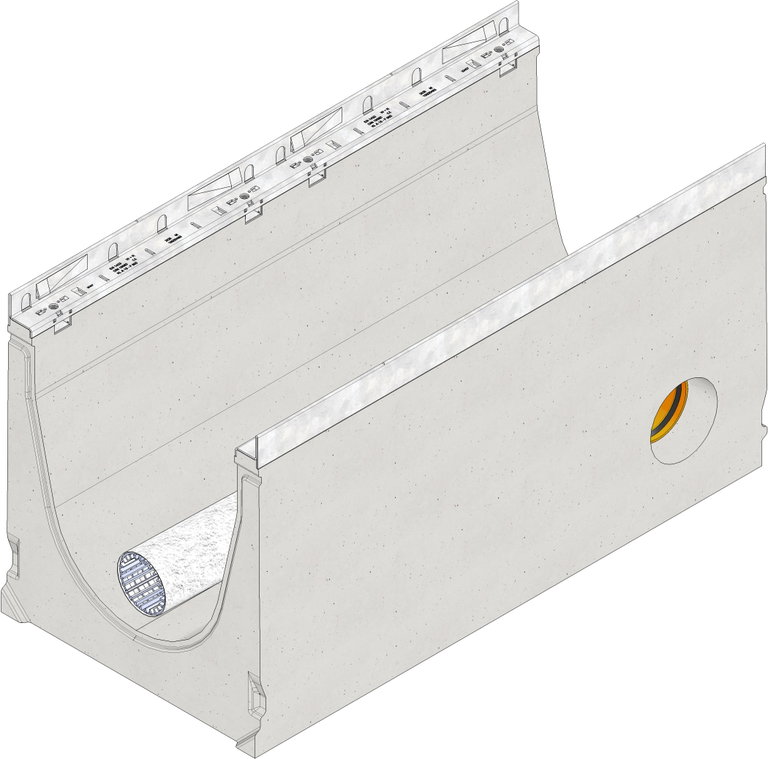

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
97673
Länge
1000 mm
Breite
490 mm
Höhe
540 mm
Gewicht
257.11 kg
Werkstoff
faserbewehrter Beton, Stahl mit Zink-Magnesium Beschichtung
Retentionsvolumen
76 l/m
Retentionsquerschnitt
760.0 cm²
Höhe Substratfüllung
(effektiv, ab Mitte Filtergitterrohr bis Oberkante Substrat)
200.0 mm
Substratbedarf
67.0 l/lfdm.
Nennweite
400
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Stahl mit Zink-Magnesium Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
DRAINFIX CLEAN FSU 400 Typ 01 - Endelement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, mit verzinkten Stahlzargen, seitlich mit integrierter KG-Muffe DN/OD 110, mit Drainagerohr DN/OD 100 mit Geotextil und Verbinder, mit allgemeine
Produktbeschreibung
DRAINFIX CLEAN FSU 400 Typ 01 - Endelement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, aus faserbewehrtem Beton, Nennweite 400 mm, Belastungsklasse A 15 bis F 900 nach DIN 19580/EN 1433, CE-konform, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK, 8-fach Arretierung je lfdm., seitlich mit integrierter KG-Muffe DN/OD 110, inkl. DRAINFIX CLEAN - Drainagerohr DN/OD 100 mit Geotextil ummantelt und Verbinder, LxBxH 1000x490x540 mm, Art.-Nr. 97673
Verpackungseinheit
-
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Asphalt Klasse A 15 - C 250
Asphalt Klasse D 400 - E 600
Pflaster Klasse D 400
Beton Klasse D 400 - E 600
Asphalt Klasse F 900
Beton Klasse F 900
