Artikel Nr. 97682
DRAINFIX CLEAN FSU 400 Filtersubstratrinne bis Klasse F 900 mit verzinkten Stahlzargen inklusive Drainagerohr mit Geotextil und Verbindungselement
Typ 01 H, Mittelelement, 1,0 m

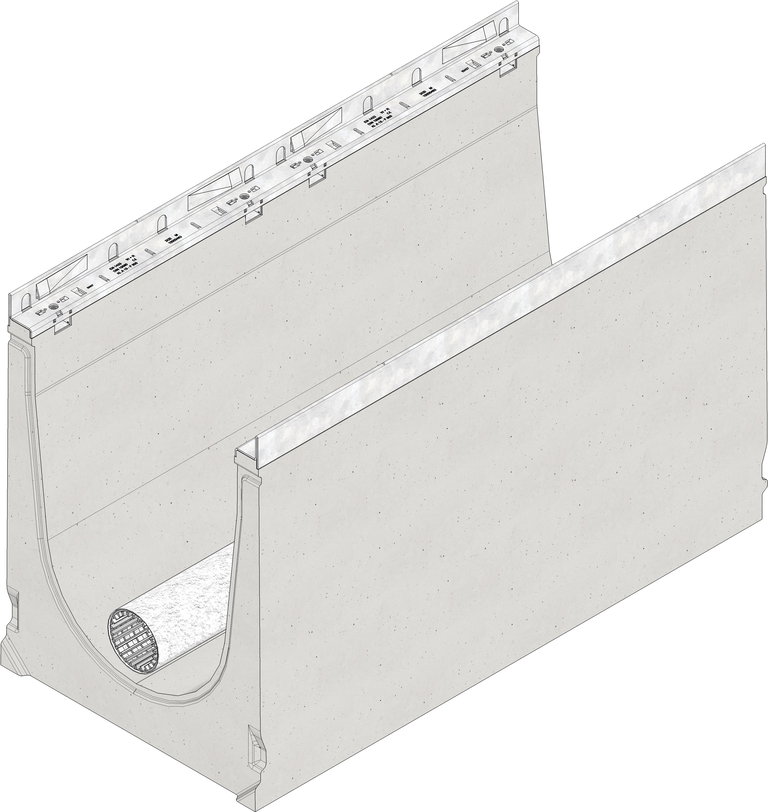

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
97682
Länge
1000 mm
Breite
490 mm
Höhe
630 mm
Gewicht
271.54 kg
Werkstoff
faserbewehrter Beton, Stahl mit Zink-Magnesium Beschichtung
Retentionsvolumen
107 l/m
Retentionsquerschnitt
1070.0 cm²
Höhe Substratfüllung
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Substratbedarf
71.0 l/lfdm.
Nennweite
400
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Stahl mit Zink-Magnesium Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
DRAINFIX CLEAN FSU 400 Typ 01H - Mittelelement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, mit verzinkten Stahlzargen, mit Drainagerohr DN/OD 100 mit Geotextil und Verbinder, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-8
Produktbeschreibung
DRAINFIX CLEAN FSU 400 Typ 01H - Mittelelement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, aus faserbewehrtem Beton, Nennweite 400 mm, Belastungsklasse A 15 bis F 900 nach DIN 19580/EN 1433, CE-konform, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK, 8-fach Arretierung je lfdm., inkl. DRAINFIX CLEAN - Drainagerohr DN/OD 100 mit Geotextil ummantelt und Verbinder, LxBxH 1000x490x630 mm, Art.-Nr. 97682
Verpackungseinheit
-
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse A 15 - C 250, gemäß DIBt-Zulassung
Asphalt Klasse D 400 - E 600, gemäß DIBt-Zulassung
Pflaster Klasse D 400, gemäß DIBt-Zulassung
Beton Klasse D 400 - E 600, gemäß DIBt-Zulassung
Asphalt Klasse F 900, gemäß DIBt-Zulassung
Beton Klasse F 900, gemäß DIBt-Zulassung
Einbauhinweis
