Artikel Nr. 98017
DRAINFIX CLEAN RNC 400 Filtersubstratrinne mit Gussrost SW 3x 118 (133)/18 mm für Klasse D 400 inklusive Drainagerohr mit Geotextil und Verbindungselement
Typ 010, Mittelelement, 1,0 m

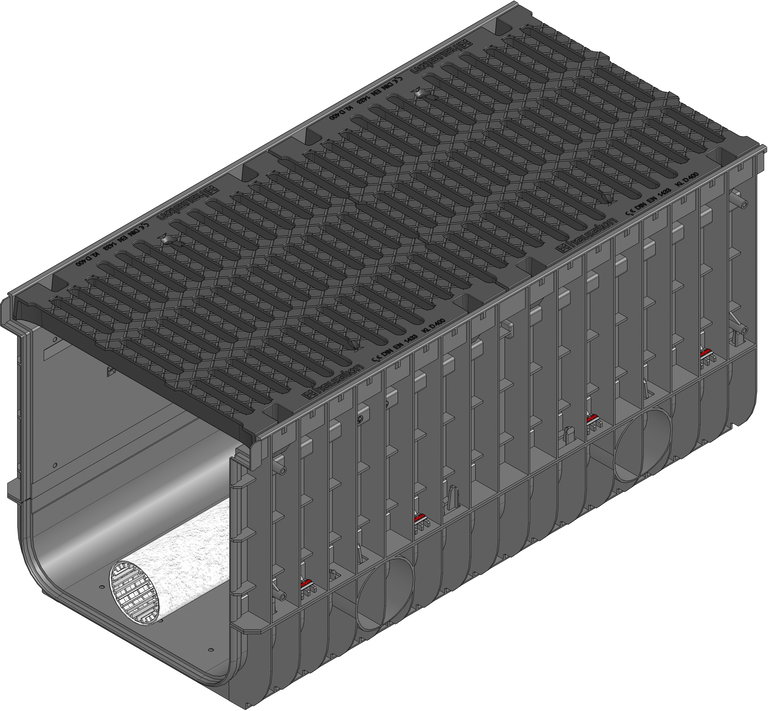

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
98017
Länge
1000 mm
Breite
500 mm
Höhe
500 mm
Gewicht
58.59 kg
Retentionsvolumen
68.5 l/m
Retentionsquerschnitt
685.0 cm²
Höhe Substratfüllung
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Substratbedarf
93.0 l/lfdm.
Nennweite
400
Regelwerke
EN 1433, DIN 19580
Vertriebstext
DRAINFIX CLEAN RNC 400 Typ 010 - Mittelelement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, mit integrierten Zargen aus Kunststoff, mit Gussrost SW 3x 118 (133)/18 mm, schwarz, Kl. D 400, arretiert, sowie mit Drainagerohr DN/OD 100
Produktbeschreibung
DRAINFIX CLEAN RNC 400 Typ 010 - Mittelelement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, aus recyceltem Polypropylen, Nennweite 400 mm, CE-konform, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, mit integrierter Zarge aus Kunststoff, inkl. DRAINFIX CLEAN-Drainagerohr DN/OD 100 mit Geotextil ummantelt und Verbinder sowie mit Gussrost aus Sphäroguss EN-GJS, SW 3x 118 (133)/18 mm, schwarz, Belastungsklasse A 15 - D 400 nach DIN 19580/EN 1433, mit Längsschubsicherung und Arretierung, L/B/H 1000x500x500 mm, Art.-Nr. 98017
Verpackungseinheit
-
Ausschreibungstexte

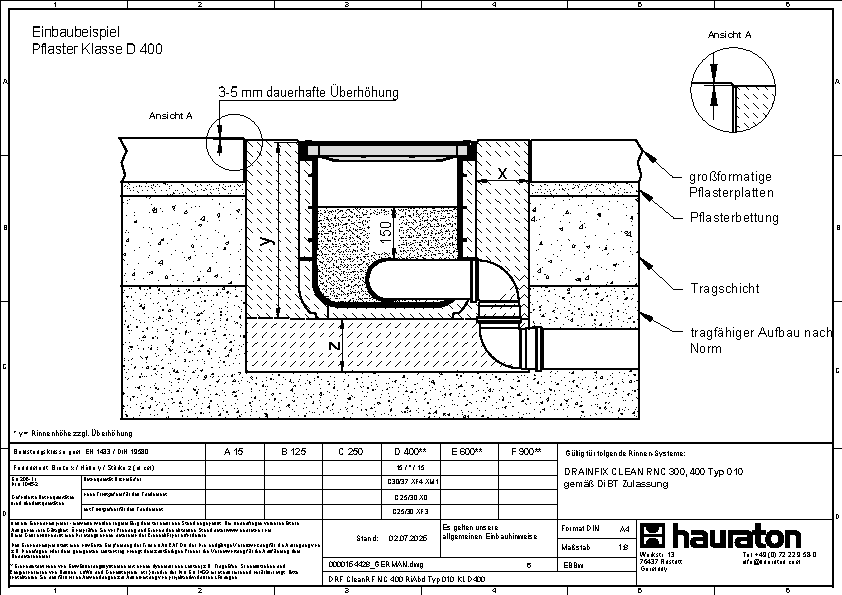

Einbaubeispiel
Asphalt Klasse A 15 - C 250, gemäß DIBt-Zulassung
Pflaster Klasse C 250, gemäß DIBt-Zulassung
Beton Klasse C 250 - D 400, gemäß DIBt-Zulassung
Asphalt Klasse D 400, gemäß DIBt-Zulassung
Einbauhinweis
