Artikel Nr. 96250
DRAINFIX Multifunktionsschächte
Multifunktionsschacht SUPER, 3-teilig mit geschlossenem Gussrost, schwarz, Klasse E 600
Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
96250
Länge
510 mm
Breite
390 mm
Höhe
1250 mm
Gewicht
289.00 kg
Werkstoff
faserbewehrter Beton
Nennweite
-
Vertriebstext
Multifunktionschacht SUPER, 3-teilig, aus Beton, mit verzinkten Stahlzargen, mit Filtereinheit, mit Gussrost geschlossen, schwarz, Kl. E 600, DRAINFIX BLOC, 0,51 m
Produktbeschreibung

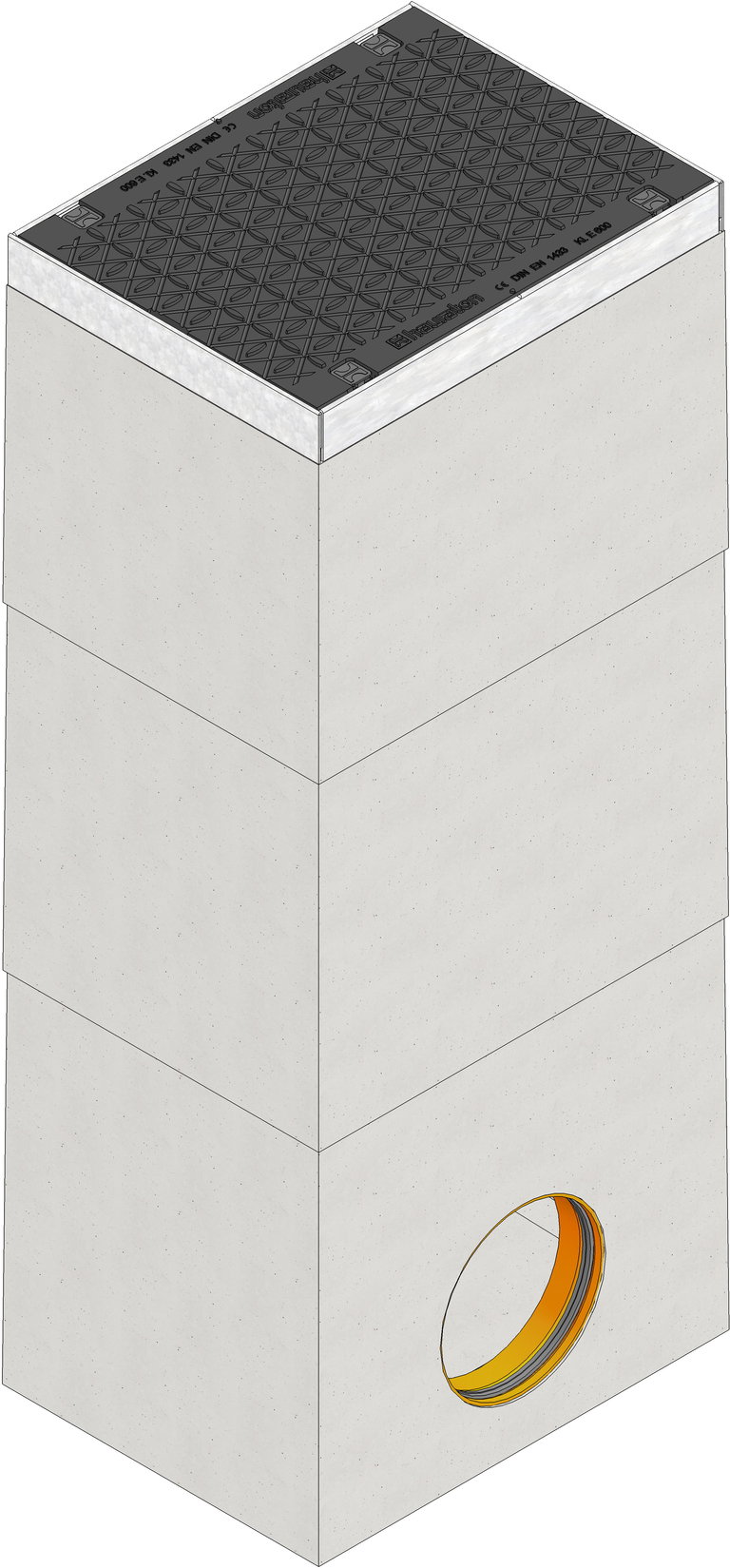

DRAINFIX BLOC - Multifunktionsschacht SUPER, 3-teilig, aus faserbewehrtem Beton, mit verzinkter Stahlzarge, bestehend aus Oberteil, Zwischenteil mit Filtereinheit und Unterteil, mit geschlossenem Gussrost aus Sphäroguss EN-GJS, Belastungsklasse E 600, mit schraublosem Schnellverschluss SIDE-LOCK, 4-fache Arretierung, einseitige Anschlussmöglichkeit mit integrierter KG-Muffe DN/OD 200, L/B/H 510x390x1250 mm, Art.-Nr. 96250
Verpackungseinheit
-
Ausschreibungstexte
Einbauanleitung
Einbaubeispiel
mehrlagiger Einbau bei Verkehrsflächen
