Artikel Nr. 3757
Einlaufkasten
für NW 200, mit seitlich einbetonierter KG-Muffe DN/OD 315, mit verzinkten Stahlzargen 1,0 m

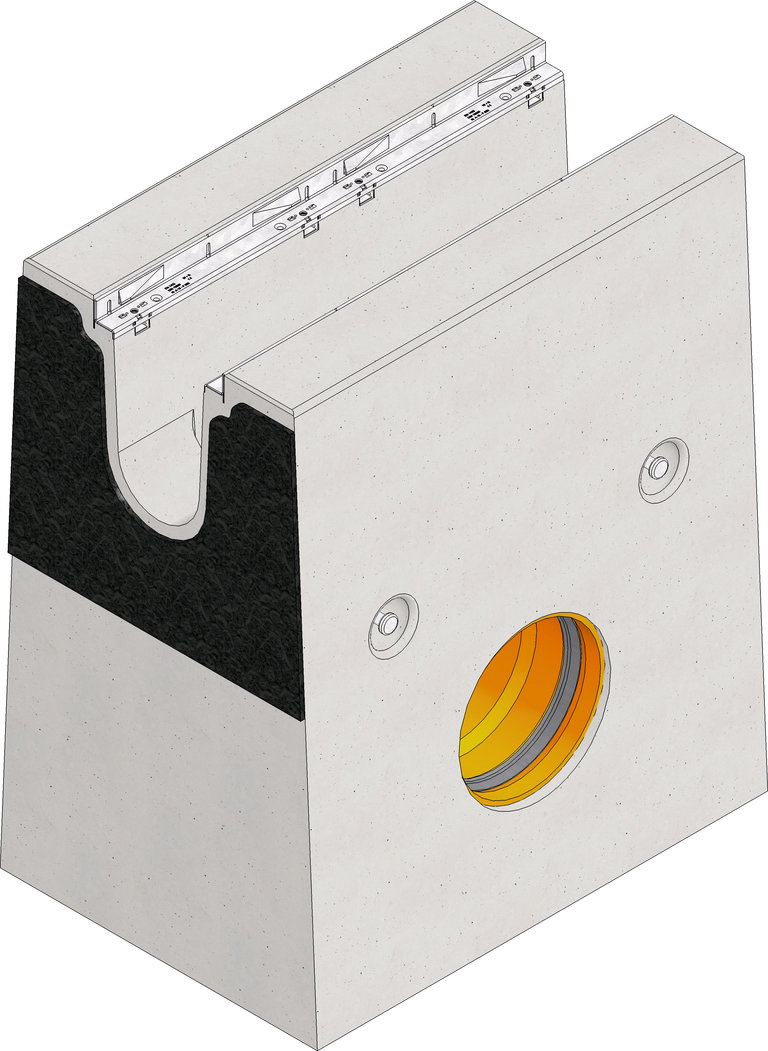

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Technische Informationen und Masse
Artikel Nr.
3757
Länge
1000 mm
Breite
600 mm
Höhe
1200 mm
Gewicht
1500.00 kg
Werkstoff
Stahl mit Zink-Magnesium Beschichtung, Standard-Beton nach Norm
Nennweite
200
Regelwerke
EN 1433, DIN 19580
Vertriebstext
Einlaufkasten, 1-teilig, mit verzinkter Stahlzarge, mit seitlich einbetonierter KG-Muffe DN/OD 315, FASERFIX BIG BLS 200, 1 m
Produktbeschreibung
FASERFIX BIG BLS 200 - Einlaufkasten einteilig aus FDE Beton als Stahlbeton-Fertigteil C60/75 Baustoffklasse A1 nach DIN 4102-1, mit Bewehrung nach DIN 1072, passend für alle BIG BLS 200-Rinnentypen, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, mit CE-Kennzeichnung gem. BauPVO, mit verzinkter Stahlzarge, 16-fache Arretierungsmöglichkeit pro lfdm., mit schraublosem Schnellverschluss SIDE-LOCK und zusätzlicher 8-facher Verschraubung, mit werkseitig montierter PE-Raumfugeneinlage d=10 mm an einer Stirnseite, mit seitlich einbetonierter KG–Muffe DN/OD 315, mit allgemeiner bauaufsichtlicher Zulassung für LAU-Anlagen und AKR-Performance Test, Einlegetiefe Rost 40 mm; L/B/H 1000x600x1200 mm; Art.-Nr. 3757
Verpackungseinheit
-
