Artikel Nr. 8245
FASERFIX KS 100, bis Klasse F 900
Typ 01 L, mit Öffnung DN/OD 110, Edelstahl, 1,0 m

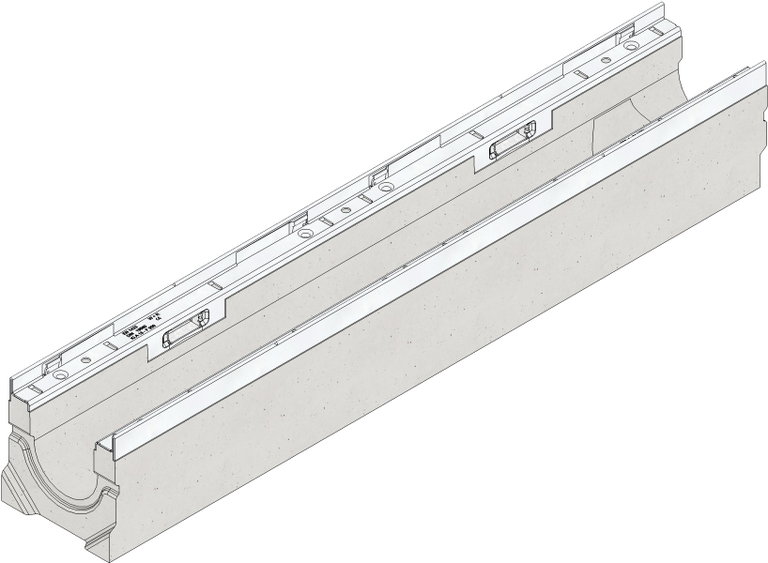

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
8245
Länge
1000 mm
Breite
160 mm
Höhe
160 mm
Gewicht
32.20 kg
Werkstoff
Edelstahl 1.4301, faserbewehrter Beton
Zargenhöhe
20 mm
Nennweite
100
Lichter Rinnenquerschnitt
88 cm²
Gefälle
-
Befestigungsart
Knebel, SIDE-LOCK
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Edelstahl 1.4301
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX KS 100 Rinnenunterteil Typ 01L mit Öffnung DN/OD 110, mit Edelstahlzargen, 1 m
Produktbeschreibung
FASERFIX KS 100 Typ 01L - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, mit Anschlussöffnung DN/OD 110 am Rinnende senkrecht im Sohlbereich, CE-konform, mit Edelstahlzarge CNS 1.4301 und schraublosem Schnellverschluss SIDE-LOCK für schnelle und einfache Montage der Abdeckung, Knebelverschraubung zusätzlich möglich, 8-fach arretiert, mit Dichtungsfalz, LxBxH 1000x160x160 mm, Art.-Nr. 8245
Verpackungseinheit
28 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Wassergebundene Wegedecken Klasse A 15 - B 125
Beton Klasse A 15 - C 250
Beton Klasse A 15 - C 250
Pflaster Klasse A 15 - C 250
Wassergebundene Wegedecken Klasse A 15 - C 250
Asphalt Klasse E 600 - F 900
Beton Klasse A 15 - F 900
Zementestrich Klasse A 15 - C 250
Asphalt Klasse A 15 - D 400
Beton Klasse A 15 - D 400
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - D 400
Pflaster / großformatige Platten Klasse D 400
Pflaster Klasse D 400
Beton Klasse E 600
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - D 400
Pflaster Klasse D 400
Asphalt Klasse E 600
Beton Klasse C 250 - D 400
