Artikel Nr. 8022
FASERFIX KS 100, bis Klasse F 900
Typ 010, mit KG-Stutzen DN/OD 110, verzinkt, 1,0 m

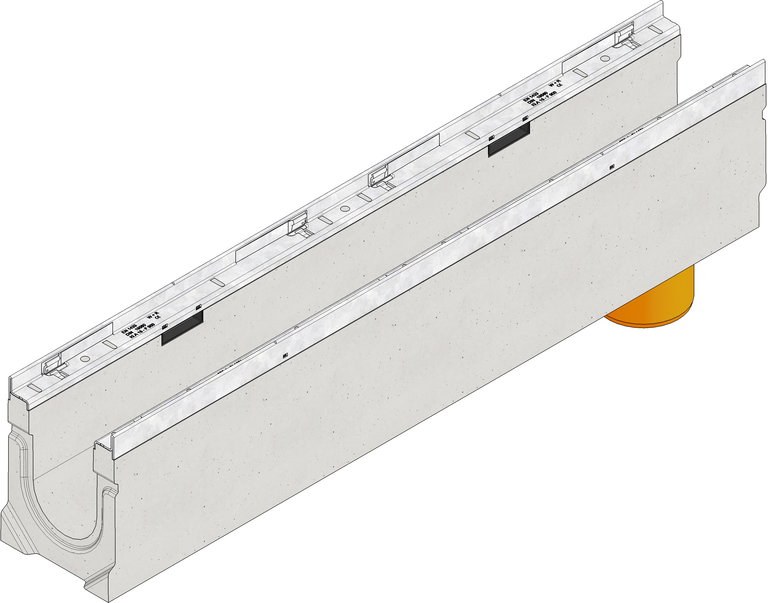

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
8022
Länge
1000 mm
Breite
160 mm
Höhe
214 mm
Gewicht
40.51 kg
Werkstoff
bandverzinkter Stahl, faserbewehrter Beton
Zargenhöhe
20 mm
Nennweite
100
Lichter Rinnenquerschnitt
143 cm²
Gefälle
-
Befestigungsart
Knebel, SIDE-LOCK
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
bandverzinkter Stahl
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX KS 100 Rinnenunterteil Typ 010 mit verzinkten Stahlzargen, mit KG-Stutzen DN/OD 110 senkrecht im Sohlbereich, 1 m
Produktbeschreibung
FASERFIX KS 100 Typ 010 - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, mit KG-Stutzen DN/OD 110 am Rinnenende senkrecht im Sohlbereich, CE-konform, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK für schnelle und einfache Montage der Abdeckung, Knebelverschraubung zusätzlich möglich, 8-fache Arretierung, mit Dichtungsfalz, LxBxH 1000x160x214 mm, Art.-Nr. 8022
Verpackungseinheit
-
Leistungserklärung
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Wassergebundene Wegedecken Klasse A 15 - B 125
Beton Klasse A 15 - C 250
Beton Klasse A 15 - C 250
Pflaster Klasse A 15 - C 250
Wassergebundene Wegedecken Klasse A 15 - C 250
Asphalt Klasse E 600 - F 900
Beton Klasse A 15 - F 900
Zementestrich Klasse A 15 - C 250
Asphalt Klasse A 15 - D 400
Beton Klasse A 15 - D 400
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - D 400
Pflaster / großformatige Platten Klasse D 400
Pflaster Klasse D 400
Beton Klasse E 600
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - D 400
Pflaster Klasse D 400
Asphalt Klasse E 600
Beton Klasse C 250 - D 400
