Artikel Nr. 8037
FASERFIX KS 100, bis Klasse F 900
Typ 020L, mit Öffnung DN/OD 110, verzinkt, 1,0 m

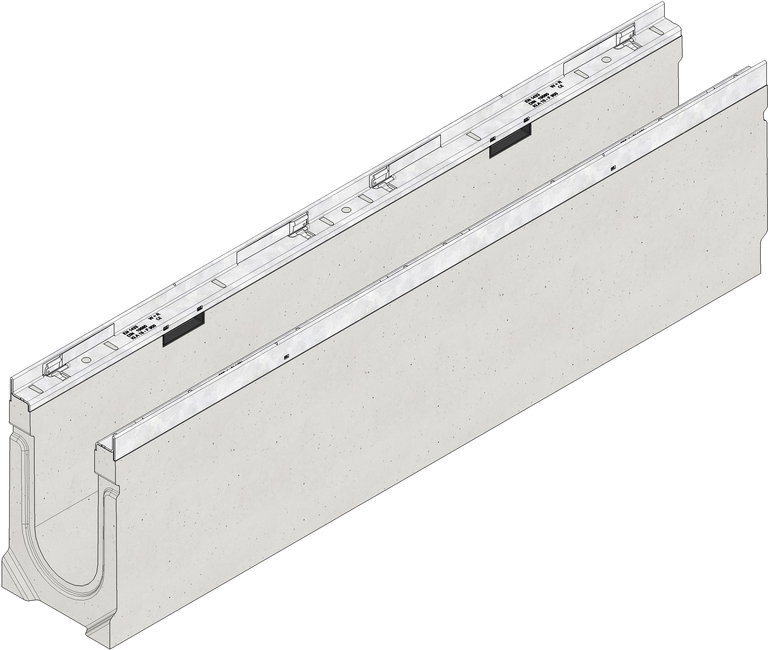

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
8037
Länge
1000 mm
Breite
160 mm
Höhe
274 mm
Gewicht
48.00 kg
Werkstoff
bandverzinkter Stahl, faserbewehrter Beton
Zargenhöhe
20 mm
Nennweite
100
Lichter Rinnenquerschnitt
206 cm²
Gefälle
-
Befestigungsart
Knebel, SIDE-LOCK
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
bandverzinkter Stahl
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX KS 100 Rinnenunterteil Typ 020L mit Öffnung DN/OD 110, mit verzinkten Stahlzargen, 1 m
Produktbeschreibung
FASERFIX KS 100 Typ 020L - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, mit Anschlussöffnung DN/OD 110 am Rinnende senkrecht im Sohlbereich, CE-konform, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK für schnelle und einfache Montage der Abdeckung, zusätzlich Knebelverschraubung möglich, 8-fache Arretierung, mit Dichtungsfalz, LxBxH 1000x160x274 mm, Art.-Nr. 8037
Verpackungseinheit
21 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Wassergebundene Wegedecken Klasse A 15 - B 125,
Beton Klasse A 15 - C 250, Flachrinne
Beton Klasse A 15 - C 250, Flachrinne
Pflaster Klasse A 15 - C 250, Flachrinne
Wassergebundene Wegedecken Klasse A 15 - C 250,
Asphalt Klasse E 600 - F 900,
Beton Klasse A 15 - F 900,
Zementestrich Klasse A 15 - C 250, Flachrinne
Asphalt Klasse A 15 - D 400, mit Bordstein
Beton Klasse A 15 - D 400, mit Bordstein
Pflaster Klasse A 15 - C 250,
Asphalt Klasse A 15 - D 400,
Pflaster / großformatige Platten Klasse D 400,
Pflaster Klasse D 400,
Beton Klasse E 600,
Pflaster Klasse A 15 - C 250, als Doppelstrang
Asphalt Klasse A 15 - D 400, als Doppelstrang
Pflaster Klasse D 400, als Doppelstrang
Asphalt Klasse E 600, als Doppelstrang
Beton Klasse C 250 - D 400, als Doppelstrang
Einbauhinweis
