Artikel Nr. 8010
FASERFIX KS 100 mit Sohlengefälle 0,6 %
Typ 10, verzinkt, 1,0 m

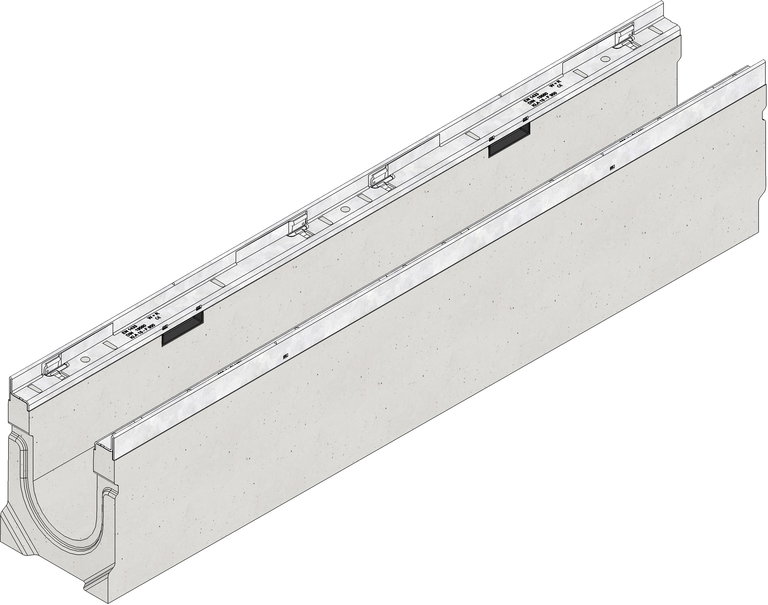

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
8010
Länge
1000 mm
Breite
160 mm
Höhe
214 - 220 mm
Gewicht
39.99 kg
Werkstoff
bandverzinkter Stahl, faserbewehrter Beton
Zargenhöhe
20 mm
Nennweite
100
Lichter Rinnenquerschnitt
143 cm²
Gefälle
0.6 %
Befestigungsart
Knebel, SIDE-LOCK
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
bandverzinkter Stahl
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX KS 100 Rinnenunterteil Typ 10 mit verzinkten Stahlzargen, 1 m
Produktbeschreibung
FASERFIX KS 100 Typ 1 - 19 - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, CE-konform, mit Sohlengefälle 0,6 %, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK für schnelle und einfache Montage der Abdeckung, zusätzlich Knebelverschraubung möglich, 8-fache Arretierung, mit Dichtungsfalz, LxBxH 1000x160x160-274 mm, Art.-Nr. 8001 - 8019
Verpackungseinheit
21 Stück / Palette
Ausschreibungstexte
Einbaubeispiel
Pflaster Klasse A 15,
Pflaster Klasse B 125,
Pflaster Klasse C 250,
Asphalt Klasse D 400,
Asphalt Klasse D 400,
Pflaster Klasse D 400,
Asphalt Klasse D 400,
Beton Klasse E 600,
Pflaster Klasse D 400,
Einbauhinweis
