Artikel Nr. 8005
FASERFIX KS 100 mit Eigengefälle 0,6 %
Typ 5, verzinkt, 1,0 m

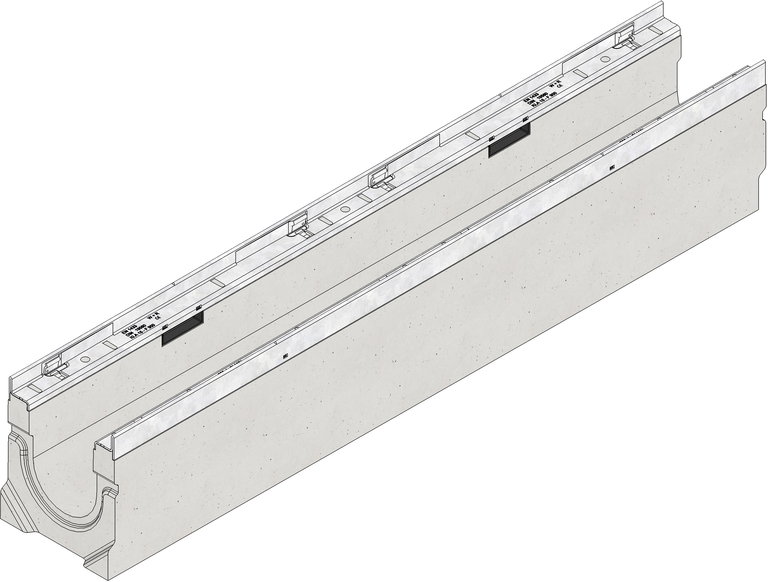

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
8005
Länge
1000 mm
Breite
160 mm
Höhe
184 - 190 mm
Gewicht
36.77 kg
Werkstoff
bandverzinkter Stahl, faserbewehrter Beton
Zargenhöhe
20 mm
Nennweite
100
Lichter Rinnenquerschnitt
113 cm²
Gefälle
0.6 %
Befestigungsart
Knebel, SIDE-LOCK
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
bandverzinkter Stahl
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX KS 100 Rinnenunterteil Typ 5 mit verzinkten Stahlzargen, 1 m
Produktbeschreibung
FASERFIX KS 100 Typ 1 - 19 - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, CE-konform, mit Innengefälle, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK für schnelle und einfache Montage der Abdeckung, Knebelverschraubung zusätzlich möglich, 8-fache Arretierung, mit Dichtungsfalz, LxBxH 1000x160x160-274 mm, Art.-Nr. 8001 - 8019
Verpackungseinheit
28 Stück / Palette
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Pflaster Klasse A 15
Pflaster Klasse B 125
Pflaster Klasse C 250
Pflaster Klasse C 250
Asphalt Klasse D 400
Asphalt Klasse D 400
Pflaster Klasse D 400
Asphalt Klasse D 400
Beton Klasse E 600
Pflaster Klasse D 400
