Artikel Nr. 8045
FASERFIX KS 100
Typ 01 L, mit Öffnung DN/OD 110, verzinkt, 1,0 m

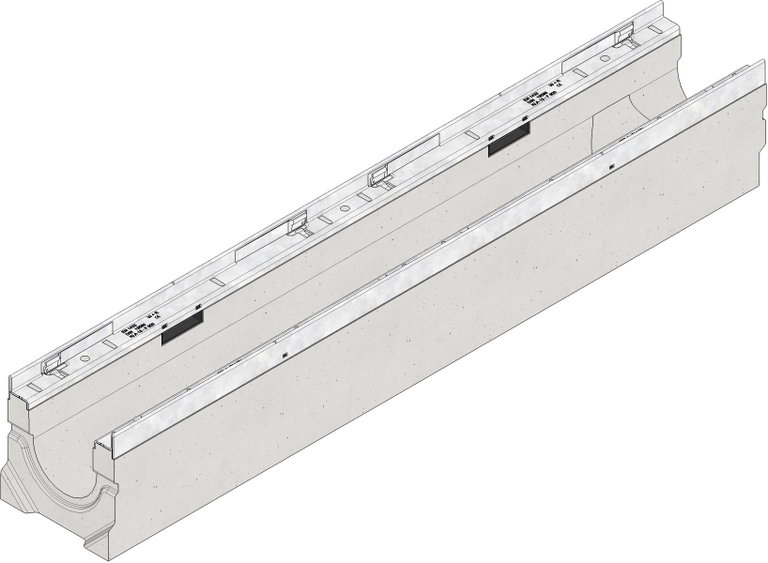

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
8045
Länge
1000 mm
Breite
160 mm
Höhe
160 mm
Gewicht
32.20 kg
Werkstoff
bandverzinkter Stahl, faserbewehrter Beton
Zargenhöhe
20 mm
Nennweite
100
Lichter Rinnenquerschnitt
88 cm²
Gefälle
-
Befestigungsart
Knebel, SIDE-LOCK
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
bandverzinkter Stahl
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX KS 100 Rinnenunterteil Typ 01L mit Öffnung DN/OD 110, mit verzinkten Stahlzargen, 1 m
Produktbeschreibung
FASERFIX KS 100 Typ 01L - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, mit Anschlussöffnung DN/OD 110 am Rinnenende senkrecht im Sohlbereich, CE-konform, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK für schnelle und einfache Montage der Abdeckung, Knebelverschraubung zusätzlich möglich, 8-fache Arretierung, mit Dichtungsfalz, LxBxH 1000x160x160 mm, Art.-Nr. 8045
Verpackungseinheit
28 Stück / Palette
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Pflaster Klasse A 15
Pflaster Klasse B 125
Pflaster Klasse C 250
Pflaster Klasse C 250
Asphalt Klasse D 400
Asphalt Klasse D 400
Pflaster Klasse D 400
Asphalt Klasse D 400
Beton Klasse E 600
Pflaster Klasse D 400
