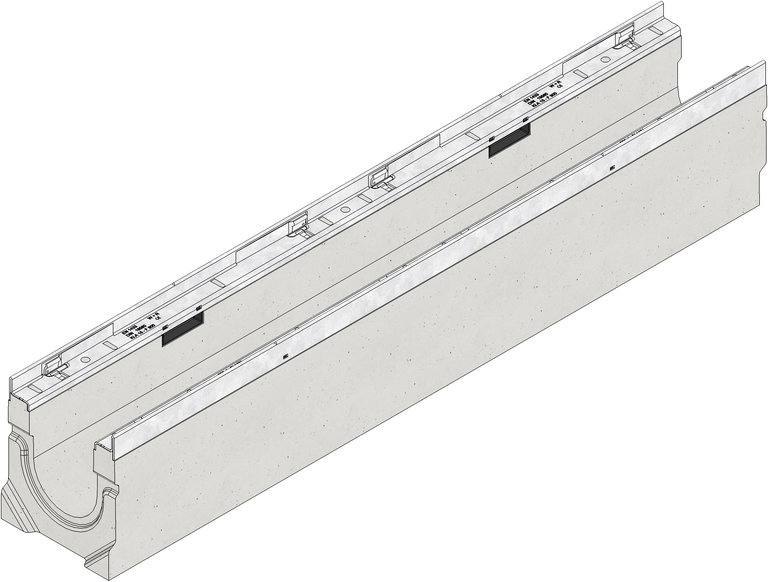

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
8041
Länge
1000 mm
Breite
160 mm
Höhe
184 mm
Gewicht
38.30 kg
Werkstoff
bandverzinkter Stahl, faserbewehrter Beton
Zargenhöhe
20 mm
Nennweite
100
Lichter Rinnenquerschnitt
113 cm²
Gefälle
-
Befestigungsart
Knebel, SIDE-LOCK
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
bandverzinkter Stahl
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX KS 100 Rinnenunterteil Typ 05 mit verzinkten Stahlzargen, 1 m
Produktbeschreibung
FASERFIX KS 100 Typ 05 - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, CE-konform, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK für schnelle und einfache Montage der Abdeckung, Knebelverschraubung zusätzlich möglich, 8-fache Arretierung, mit Dichtungsfalz, LxBxH 1000x160x184 mm, Art.-Nr. 8041
Verpackungseinheit
28 Stück / Palette
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Pflaster Klasse A 15
Pflaster Klasse B 125
Pflaster Klasse C 250
Pflaster Klasse C 250
Asphalt Klasse D 400
Asphalt Klasse D 400
Pflaster Klasse D 400
Asphalt Klasse D 400
Beton Klasse E 600
Pflaster Klasse D 400
