Artikel Nr. 11003
FASERFIX KS 150 mit Eigengefälle 0,5 %
Typ 3, verzinkt, 1,0 m

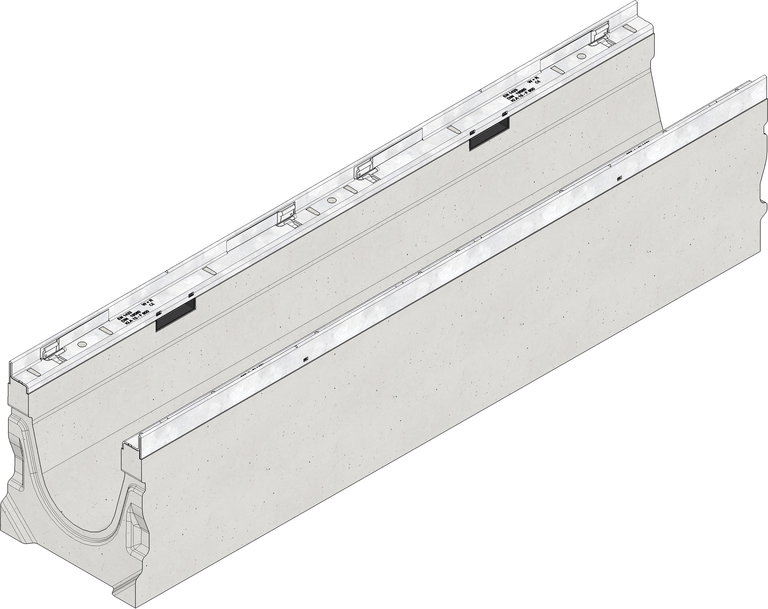

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
11003
Länge
1000 mm
Breite
210 mm
Höhe
230 - 235 mm
Gewicht
55.86 kg
Werkstoff
bandverzinkter Stahl, faserbewehrter Beton
Zargenhöhe
20 mm
Nennweite
150
Lichter Rinnenquerschnitt
203 cm²
Gefälle
0.5 %
Befestigungsart
Knebel, SIDE-LOCK
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
bandverzinkter Stahl
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX KS 150 Rinnenunterteil Typ 3 mit verzinkten Stahlzargen, 1 m
Produktbeschreibung
FASERFIX KS 150 Typ 1 - 9 - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, CE-konform, mit Innengefälle, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK für schnelle und einfache Montage der Abdeckung, Knebelverschraubung zusätzlich möglich, 8-fach arretiert, mit Dichtungsfalz, LxBxH 1000x210x220-265 mm, Art.-Nr. 11001 - 11009
Verpackungseinheit
15 Stück / Palette
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Pflaster Klasse C 250
Asphalt Klasse D 400
Asphalt Klasse D 400
Pflaster Klasse D 400
Beton Klasse E 600
