Artikel Nr. 12001
FASERFIX KS 200 mit Sohlengefälle 0,5 %, bis Klasse F 900
Typ 1, verzinkt, 1,0 m

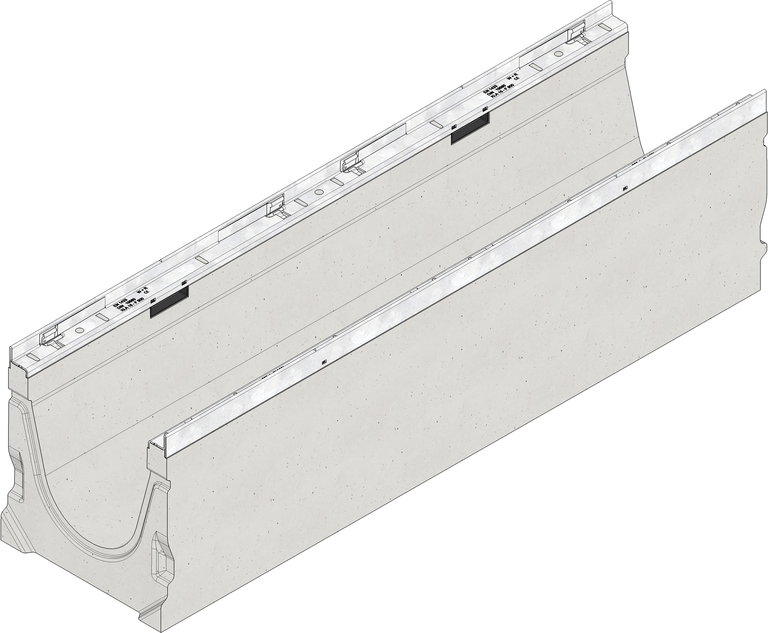

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
12001
Länge
1000 mm
Breite
260 mm
Höhe
275 - 280 mm
Gewicht
82.90 kg
Werkstoff
bandverzinkter Stahl, faserbewehrter Beton
Zargenhöhe
20 mm
Nennweite
200
Lichter Rinnenquerschnitt
324 cm²
Gefälle
0.5 %
Befestigungsart
Knebel, SIDE-LOCK
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
bandverzinkter Stahl
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX KS 200 Rinnenunterteil Typ 1 mit verzinkten Stahlzargen, 1 m
Produktbeschreibung
FASERFIX KS 200 Typ 1- 9 - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, CE-konform, mit Sohlengefälle 0,5 %, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK für schnelle und einfache Montage der Abdeckung, zusätzlich Knebelverschraubung möglich, 8-fache Arretierung, mit Dichtungsfalz, LxBxH 1000x260x275-320 mm,Art.-Nr. 12001 - 12009
Verpackungseinheit
12 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Wassergebundene Wegedecken Klasse A 15 - B 125,
Beton Klasse A 15 - C 250, Flachrinne
Beton Klasse A 15 - C 250, Flachrinne
Pflaster Klasse A 15 - C 250, Flachrinne
Wassergebundene Wegedecken Klasse A 15 - C 250,
Asphalt Klasse E 600 - F 900,
Beton Klasse A 15 - F 900,
Zementestrich Klasse A 15 - C 250, Flachrinne
Asphalt Klasse A 15 - D 400, mit Bordstein
Beton Klasse A 15 - D 400, mit Bordstein
Pflaster Klasse A 15 - C 250,
Asphalt Klasse A 15 - D 400,
Pflaster / großformatige Platten Klasse D 400,
Pflaster Klasse D 400,
Beton Klasse E 600,
Pflaster Klasse A 15 - C 250, als Doppelstrang
Asphalt Klasse A 15 - D 400, als Doppelstrang
Pflaster Klasse D 400, als Doppelstrang
Asphalt Klasse E 600, als Doppelstrang
Beton Klasse C 250 - D 400, als Doppelstrang
Einbauhinweis
