Artikel Nr. 26442
FASERFIX SUPER 100 mit Gusszargen, bis Klasse F 900
Typ 010, 1,0 m

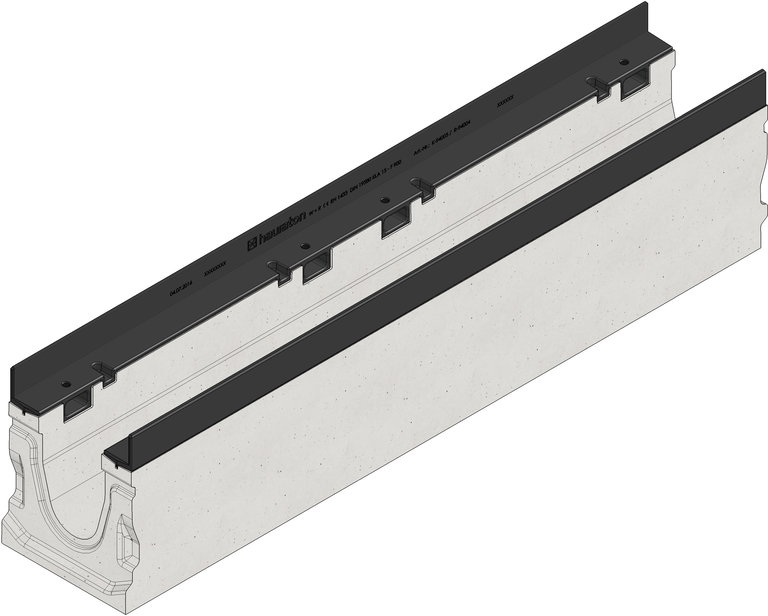

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
26442
Länge
1000 mm
Breite
190 mm
Höhe
235 mm
Gewicht
62.00 kg
Werkstoff
faserbewehrter Beton, Gusseisen GJS 500-7 mit KTL-Beschichtung
Zargenhöhe
40 mm
Nennweite
100
Lichter Rinnenquerschnitt
125 cm²
Gefälle
-
Befestigungsart
Verschraubung
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Gusseisen GJS 500-7 mit KTL-Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX SUPER 100 Rinnenunterteil Typ 010 mit KTL-beschichteten Gusszargen, 1 m
Produktbeschreibung
FASERFIX SUPER 100 Typ 010 - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, CE-konform, mit KTL-beschichteter Gusszarge, mit Dichtungsfalz, Einlegetiefe Abdeckung 40 mm, 8-fach-Verschraubung pro lfdm., LxBxH 1000x190x235 mm, Art.-Nr. 26442
Verpackungseinheit
18 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Pflaster Klasse D 400, Typ I
Asphalt Klasse D 400,
Asphalt Klasse D 400, in Rampen
Asphalt Klasse D 400, mit Bordstein
Beton Klasse D 400, mit Bordstein
Asphalt Klasse D 400 - E 600,
Beton Klasse D 400 - E 600,
Pflaster / großformatige Platten Klasse D 400,
Asphalt Klasse D 400, Typ I
Beton Klasse D 400, Typ I
Asphalt Klasse D 400 - E 600,
Asphalt Klasse D 400 - E 600, mit Leistenstein
Pflaster Klasse D 400 - E 600, in Rampen
Beton Klasse D 400 - F 900, in Rampen
Beton Klasse E 600,
Pflaster / großformatige Platten Klasse E 600 - F 900,
Pflaster Klasse E 600 - F 900, Rinnenhöhe ≥ 235 mm
Asphalt Klasse F 900,
Beton Klasse F 900,
Beton Klasse D 400, als Doppelstrang
Pflaster Klasse D 400, als Doppelstrang
Asphalt Klasse E 600, als Doppelstrang
Asphalt Klasse F 900, als Doppelstrang
Beton Klasse A 15 - C 250, Flachrinne
Einbauhinweis
