Artikel Nr. 23035
FASERFIX SUPER 200 mit verzinkten Zargen, bis Klasse F 900
Typ 01 L, mit Öffnung, DN/OD 200, 1,0 m

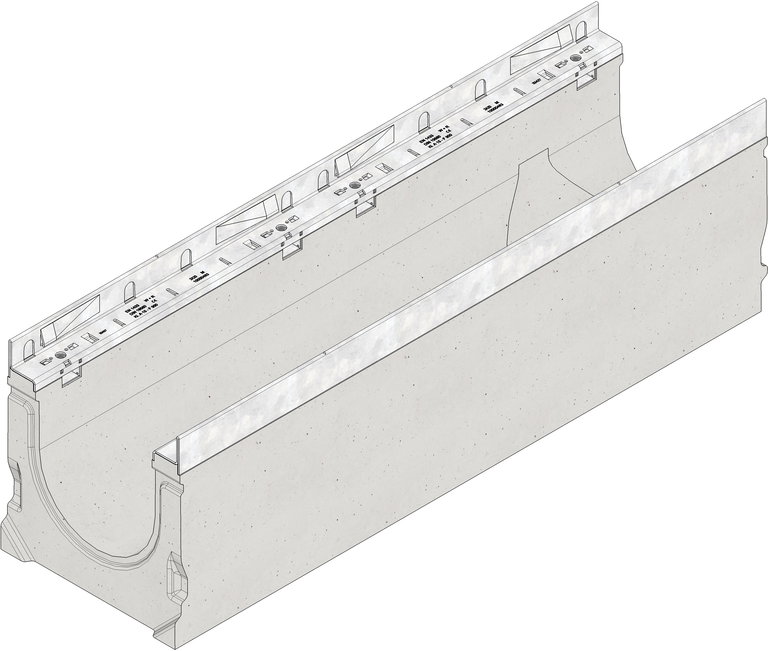

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
23035
Länge
1000 mm
Breite
290 mm
Höhe
305 mm
Gewicht
99.00 kg
Werkstoff
faserbewehrter Beton, Stahl mit Zink-Magnesium Beschichtung
Zargenhöhe
40 mm
Nennweite
200
Lichter Rinnenquerschnitt
362 cm²
Gefälle
-
Befestigungsart
SIDE-LOCK, Verschraubung
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Stahl mit Zink-Magnesium Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX SUPER 200 Rinnenunterteil Typ 01L mit Öffnung DN/OD 200, mit verzinkten Stahlzargen, 1 m
Produktbeschreibung
FASERFIX SUPER 200 Typ 01L - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, mit Loch DN/OD 200, CE-konform, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK für schnelle und einfache Montage der Abdeckung, 8-fache Verschraubung zusätzlich möglich, 8-fache Arretierung, mit Dichtungsfalz, Einlegetiefe Abdeckung 40 mm, LxBxH 1000x290x305 mm, Art.-Nr. 23035
Verpackungseinheit
12 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Beton Klasse A 15 - C 250
Pflaster Klasse A 15 - C 250
Pflaster Klasse A 15 - C 250
Pflaster Klasse A 15 - C 250
Beton / Zementestrich Klasse A 15 - C 250
Asphalt Klasse A 15 - D 400
Beton Klasse C 250 - D 400
Pflaster / großformatige Platten Klasse D 400
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - D 400
Asphalt Klasse A 15 - D 400
Asphalt Klasse A 15 - D 400
Beton Klasse A 15 - D 400
Asphalt Klasse A 15 - E 600
Beton Klasse A 15 - F 900
Pflaster / großformatige Platten Klasse D 400
Asphalt Klasse D 400 - E 600
Asphalt Klasse D 400 - E 600
Pflaster / großformatige Platten Klasse D 400 - E 600
Beton Klasse D 400 - F 900
Beton Klasse E 600
Pflaster / großformatige Platten Klasse E 600 - F 900
Asphalt Klasse F 900
Beton Klasse F 900
Pflaster Klasse A 15 - C 250
Beton Klasse C 250 - D 400
Pflaster Klasse D 400
Asphalt Klasse E 600
Asphalt Klasse F 900
