Artikel Nr. 23042
FASERFIX SUPER 200 mit verzinkten Zargen, bis Klasse F 900
Typ 010, 1,0 m

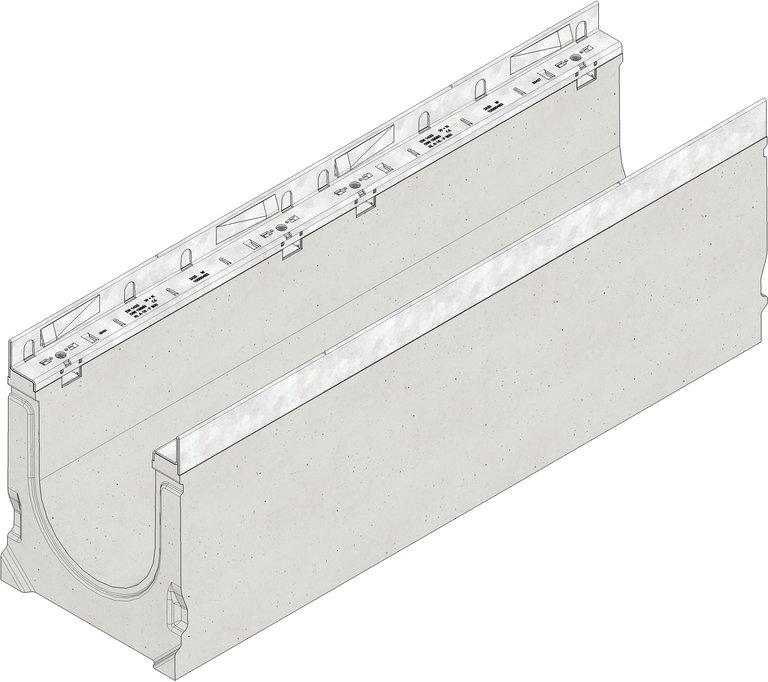

Produktdarstellung
Technische Zeichnung
Zeichnung
Zeichnung (CAD)
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
23042
Länge
1000 mm
Breite
290 mm
Höhe
350 mm
Gewicht
112.10 kg
Werkstoff
faserbewehrter Beton, Stahl mit Zink-Magnesium Beschichtung
Zargenhöhe
40 mm
Nennweite
200
Lichter Rinnenquerschnitt
447 cm²
Gefälle
-
Befestigungsart
SIDE-LOCK, Verschraubung
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Stahl mit Zink-Magnesium Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX SUPER 200 Rinnenunterteil Typ 010 mit verzinkten Stahlzargen, 1 m
Produktbeschreibung
FASERFIX SUPER 200 Typ 010 - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, CE-konform, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK für schnelle und einfache Montage der Abdeckung, 8-fache Verschraubung zusätzlich möglich, 8-fache Arretierung, mit Dichtungsfalz, Einlegetiefe Abdeckung 40 mm, LxBxH 1000x290x350 mm, Art.-Nr. 23042
Verpackungseinheit
8 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Pflaster Klasse D 400, Typ I
Beton Klasse A 15 - C 250, Flachrinne
Pflaster Klasse A 15 - C 250, Flachrinne
Pflaster Klasse A 15 - C 250, Flachrinne in Rampen
Beton / Zementestrich Klasse A 15 - C 250, Flachrinne in Rampen
Asphalt Klasse D 400,
Asphalt Klasse D 400, in Rampen
Asphalt Klasse D 400, mit Bordstein
Beton Klasse D 400, mit Bordstein
Asphalt Klasse D 400 - E 600,
Beton Klasse D 400 - E 600,
Pflaster / großformatige Platten Klasse D 400,
Asphalt Klasse D 400, Typ I
Beton Klasse D 400, Typ I
Asphalt Klasse D 400 - E 600,
Asphalt Klasse D 400 - E 600, mit Leistenstein
Pflaster Klasse D 400 - E 600, in Rampen
Beton Klasse D 400 - F 900, in Rampen
Beton Klasse E 600,
Pflaster / großformatige Platten Klasse E 600 - F 900,
Pflaster Klasse E 600 - F 900, Rinnenhöhe ≥ 235 mm
Asphalt Klasse F 900,
Beton Klasse F 900,
Beton Klasse D 400, als Doppelstrang
Pflaster Klasse D 400, als Doppelstrang
Asphalt Klasse E 600, als Doppelstrang
Asphalt Klasse F 900, als Doppelstrang
Einbauhinweis
