Artikel Nr. 24421
FASERFIX SUPER 500 mit Gusszargen, bis Klasse F 900
Typ 01, 1,0 m

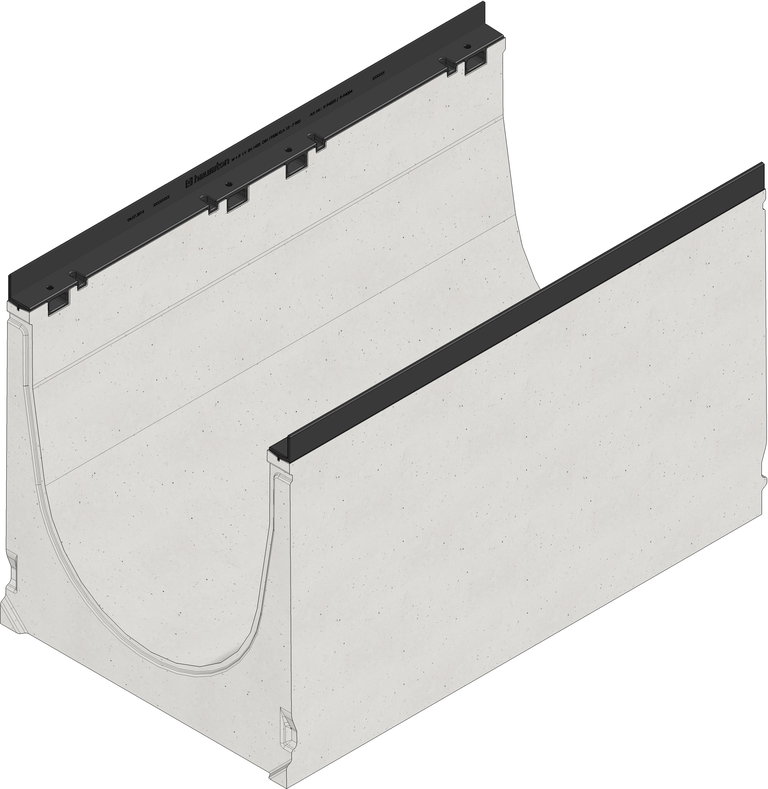

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
24421
Länge
1000 mm
Breite
590 mm
Höhe
630 mm
Gewicht
319.00 kg
Werkstoff
faserbewehrter Beton, Gusseisen GJS 500-7 mit KTL-Beschichtung
Zargenhöhe
40 mm
Nennweite
500
Lichter Rinnenquerschnitt
2141 cm²
Gefälle
-
Befestigungsart
Verschraubung
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Gusseisen GJS 500-7 mit KTL-Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX SUPER 500 Rinnenunterteil Typ 01 mit KTL-beschichteten Gusszargen, 1 m
Produktbeschreibung
FASERFIX SUPER 500 Typ 01 - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, CE-konform, mit KTL-beschichteter Gusszarge, mit Dichtungsfalz, Einlegetiefe Abdeckung 40 mm, 8-fach-Verschraubung pro lfdm., LxBxH 1000x590x630 mm, Art.-Nr. 24421
Verpackungseinheit
2 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse D 400,
Asphalt Klasse D 400, in Rampen
Asphalt Klasse D 400, mit Bordstein
Beton Klasse D 400, mit Bordstein
Asphalt Klasse D 400 - E 600,
Beton Klasse D 400 - E 600,
Pflaster / großformatige Platten Klasse D 400,
Asphalt Klasse D 400, Typ I
Beton Klasse D 400, Typ I
Asphalt Klasse D 400 - E 600,
Asphalt Klasse D 400 - E 600, mit Leistenstein
Pflaster Klasse D 400 - E 600, in Rampen
Beton Klasse D 400 - F 900, in Rampen
Beton Klasse E 600,
Pflaster / großformatige Platten Klasse E 600 - F 900,
Pflaster Klasse E 600 - F 900, Rinnenhöhe ≥ 235 mm
Asphalt Klasse F 900,
Beton Klasse F 900,
Beton Klasse D 400, als Doppelstrang
Pflaster Klasse D 400, als Doppelstrang
Asphalt Klasse E 600, als Doppelstrang
Asphalt Klasse F 900, als Doppelstrang
Beton Klasse A 15 - C 250, Flachrinne
Einbauhinweis
