Artikel Nr. 24121
FASERFIX SUPER 500 mit verzinkten Zargen, bis Klasse F 900
Typ 01, 1,0 m

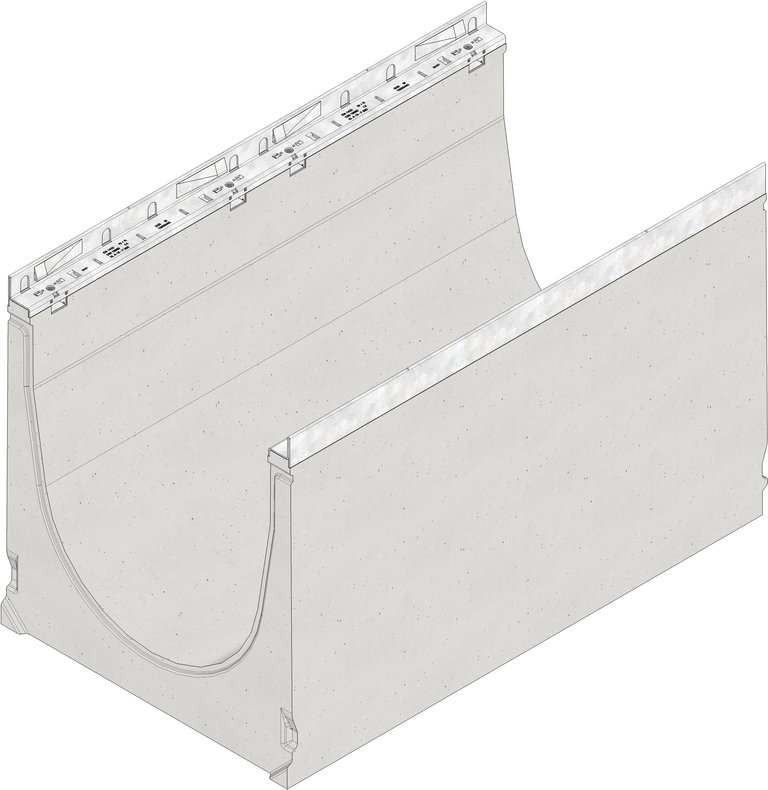

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
24121
Länge
1000 mm
Breite
590 mm
Höhe
630 mm
Gewicht
318.50 kg
Werkstoff
faserbewehrter Beton, Stahl mit Zink-Magnesium Beschichtung
Zargenhöhe
40 mm
Nennweite
500
Lichter Rinnenquerschnitt
2141 cm²
Gefälle
-
Befestigungsart
SIDE-LOCK, Verschraubung
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Stahl mit Zink-Magnesium Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX SUPER 500 Rinnenunterteil Typ 01 mit verzinkten Stahlzargen, 1 m
Produktbeschreibung
FASERFIX SUPER 500 Typ 01 - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, CE-konform, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK für schnelle und einfache Montage der Abdeckung, 8-fache Arretierung, mit Dichtungsfalz, Einlegetiefe Abdeckung 40 mm, LxBxH 1000x590x630 mm, Art.-Nr. 24121
Verpackungseinheit
2 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - D 400
Asphalt Klasse A 15 - D 400
Asphalt Klasse A 15 - D 400
Beton Klasse A 15 - D 400
Asphalt Klasse A 15 - E 600
Beton Klasse A 15 - F 900
Pflaster / großformatige Platten Klasse D 400
Asphalt Klasse D 400 - E 600
Asphalt Klasse D 400 - E 600
Pflaster / großformatige Platten Klasse D 400 - E 600
Beton Klasse D 400 - F 900
Beton Klasse E 600
Pflaster / großformatige Platten Klasse E 600 - F 900
Asphalt Klasse F 900
Beton Klasse F 900
Pflaster Klasse A 15 - C 250
Beton Klasse C 250 - D 400
Pflaster Klasse D 400
Asphalt Klasse E 600
Asphalt Klasse F 900
