Artikel Nr. 13870
RECYFIX HICAP F 10000 bis Klasse F 900
Typ 10300 mit Guss Quersteg 13/28 mm, 1,14 m

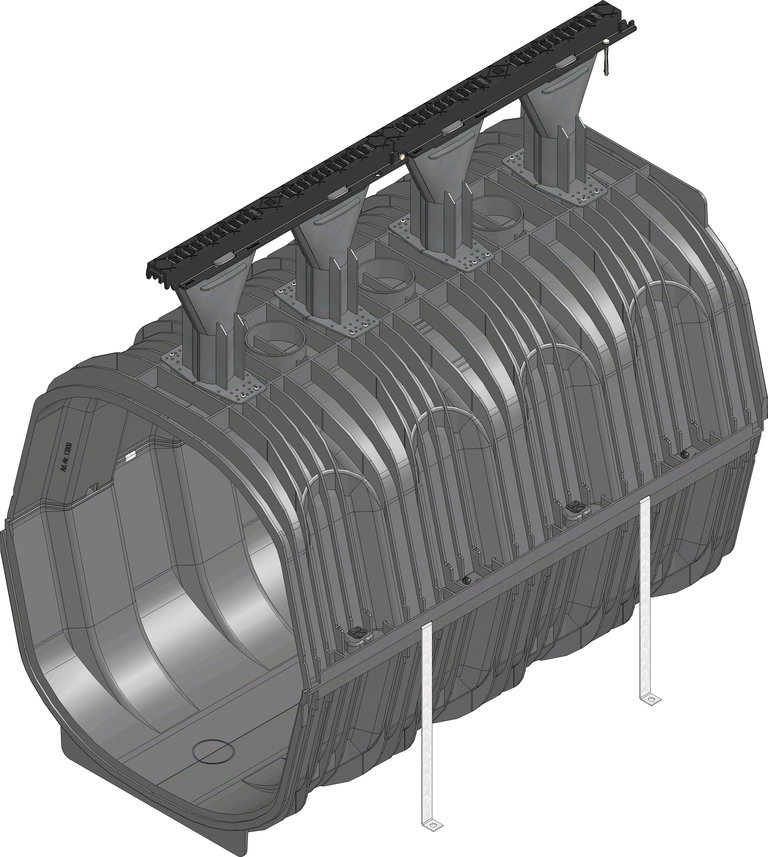

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
13870
Länge
1145 mm
Breite
760 mm
Höhe
1170 mm
Gewicht
31.20 kg
Werkstoff
ABS, bandverzinkter-stahl-de-ch, gusseisen-gjs-500-7-de-ch, polyamid-de-ch, recyceltes-polypropylen-de-ch, stahl-galvanisch-verzinkt-de-ch
Zargenhöhe
344 mm
Einlaufquerschnitt
168.0 cm²/m
Nennweite
10000
Lichter Rinnenquerschnitt
4430 cm²
Gefälle
-
Höhe Einlauftrichter
300 mm
Einlauföffnung
0 mm
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX HICAP F 10300 mit Guss-Quersteg 13/28 mm, Kl. F 900, 1,14 m
Produktbeschreibung
RECYFIX HICAP F 10300, bestehend aus geschlossenem Rinnenkörper aus recyceltem Polypropylen mit Trichter, mit integrierter Gussabdeckung Quersteg 13/28 mm, Belastungsklasse A 15 - F 900, Länge 1140 mm, Art.Nr. 13870
Verpackungseinheit
-
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Beton Klasse D 400 - F 900
Asphalt Klasse A 15 - D 400
Beton Klasse A 15 - D 400
Pflaster / großformatige Platten Klasse D 400
Asphalt Klasse E 600 - F 900
Beton Klasse E 600 - F 900
Pflaster / großformatige Platten Klasse E 600 - F 900
Beton Klasse D 400 - F 900
Beton Klasse A 15 - F 900
Beton Klasse D 400
Pflaster / großformatige Platten Klasse D 400
Pflaster Klasse A 15 - C 250
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - F 900
Beton Klasse A 15 - F 900
Pflaster / großformatige Platten Klasse D 400 - F 900
Pflaster / großformatige Platten Klasse D 400
Asphalt Klasse D 400
Asphalt Klasse D 400
Beton Klasse D 400
Pflaster / großformatige Platten Klasse D 400
Pflaster Klasse A 15 - C 250
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - F 900
Beton Klasse A 15 - F 900
Pflaster / großformatige Platten Klasse D 400 - F 900
Pflaster / großformatige Platten Klasse D 400
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - E 600
Beton Klasse A 15 - E 600
Pflaster / großformatige Platten Klasse D 400 - E 600
Asphalt Klasse F 900
Beton Klasse F 900
Pflaster / großformatige Platten Klasse F 900
