Artikel Nr. 13410
RECYFIX HICAP F 5000 bis Klasse D 400
Typ 5200 mit Guss Schlitz 6 mm, 1,0 m

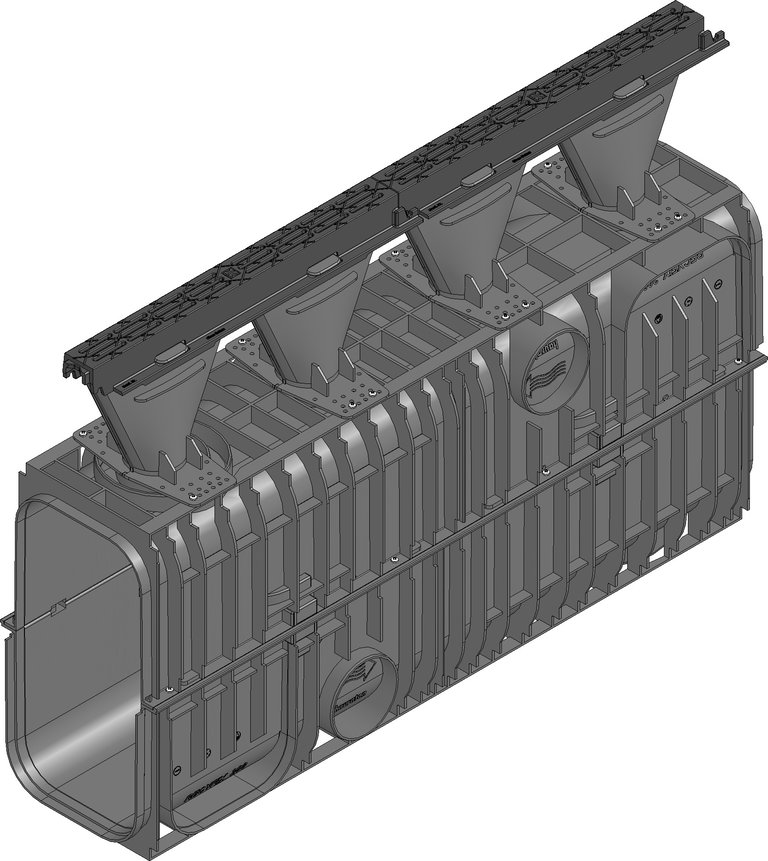

Produktdarstellung
Tech. Zeichnung
Zeichnung
Zeichnung (CAD)
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
13410
Länge
1000 mm
Breite
256 mm
Höhe
665 mm
Gewicht
14.00 kg
Werkstoff
ABS, gusseisen-gjs-500-7-mit-ktl-beschichtung-de-ch, polyamid-de-ch, recyceltes-polypropylen-de-ch, stahl-galvanisch-verzinkt-de-ch
Zargenhöhe
228 mm
Einlaufquerschnitt
129.0 cm²/m
Nennweite
5000
Lichter Rinnenquerschnitt
790 cm²
Gefälle
-
Höhe Einlauftrichter
200 mm
Einlauföffnung
5 x 51 mm
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7 mit KTL-Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX HICAP F 5200 mit Guss-Schlitz 6 mm, Kl. D 400, 1 m
Produktbeschreibung
RECYFIX HICAP F 5200, bestehend aus geschlossenem Rinnenkörper aus recyceltem Polypropylen mit Trichter, mit integrierter Gussabdeckung mit Schlitz 6 mm, Belastungsklasse A 15 - D 400, Länge 1000 mm, Art.Nr. 13410
Verpackungseinheit
-
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Beton Klasse D 400 - F 900
Asphalt Klasse A 15 - D 400
Beton Klasse A 15 - D 400
Pflaster / großformatige Platten Klasse D 400
Asphalt Klasse E 600 - F 900
Beton Klasse E 600 - F 900
Pflaster / großformatige Platten Klasse E 600 - F 900
Beton Klasse D 400 - F 900
Beton Klasse A 15 - F 900
Beton Klasse D 400
Pflaster / großformatige Platten Klasse D 400
Pflaster Klasse A 15 - C 250
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - F 900
Beton Klasse A 15 - F 900
Pflaster / großformatige Platten Klasse D 400 - F 900
Pflaster / großformatige Platten Klasse D 400
Asphalt Klasse D 400
Asphalt Klasse D 400
Beton Klasse D 400
Pflaster / großformatige Platten Klasse D 400
Pflaster Klasse A 15 - C 250
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - F 900
Beton Klasse A 15 - F 900
Pflaster / großformatige Platten Klasse D 400 - F 900
Pflaster / großformatige Platten Klasse D 400
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - E 600
Beton Klasse A 15 - E 600
Pflaster / großformatige Platten Klasse D 400 - E 600
Asphalt Klasse F 900
Beton Klasse F 900
Pflaster / großformatige Platten Klasse F 900
