Artikel Nr. 13425
RECYFIX HICAP F 5000 bis Klasse F 900
Typ 5200 mit Guss Schlitz 14 mm, 1,0 m

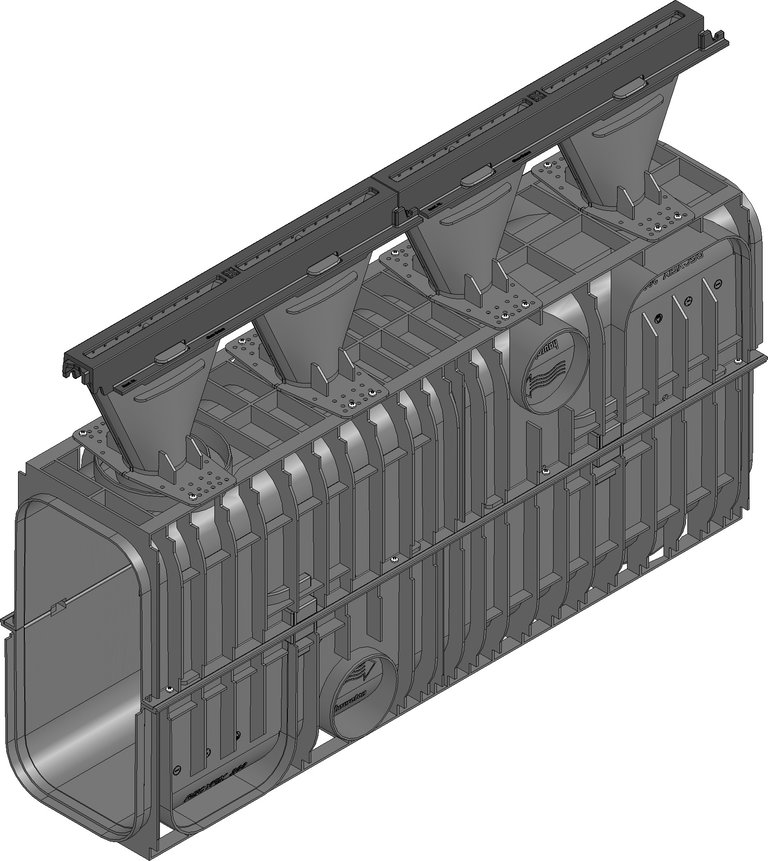

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
13425
Länge
1000 mm
Breite
256 mm
Höhe
665 mm
Gewicht
13.50 kg
Werkstoff
ABS, gusseisen-gjs-500-7-mit-ktl-beschichtung-de-ch, polyamid-de-ch, recyceltes-polypropylen-de-ch, stahl-galvanisch-verzinkt-de-ch
Zargenhöhe
228 mm
Einlaufquerschnitt
124.0 cm²/m
Nennweite
5000
Lichter Rinnenquerschnitt
790 cm²
Gefälle
-
Höhe Einlauftrichter
200 mm
Einlauföffnung
14 x 220 mm
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7 mit KTL-Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX HICAP F 5200 Typ 020 mit Guss-Schlitz 14 mm, Kl. F 900, 1 m
Produktbeschreibung
RECYFIX HICAP F 5200, bestehend aus geschlossenem Rinnenkörper Typ 020 aus recyceltem Polypropylen mit Trichter, mit integrierter Gussabdeckung mit Schlitz 14 mm, Belastungsklasse A 15 - F 900, Länge 1000 mm, Art.Nr. 13425
Verpackungseinheit
-
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Beton Klasse D 400 - F 900
Asphalt Klasse A 15 - D 400
Beton Klasse A 15 - D 400
Pflaster / großformatige Platten Klasse D 400
Asphalt Klasse E 600 - F 900
Beton Klasse E 600 - F 900
Pflaster / großformatige Platten Klasse E 600 - F 900
Beton Klasse D 400 - F 900
Beton Klasse A 15 - F 900
Beton Klasse D 400
Pflaster / großformatige Platten Klasse D 400
Pflaster Klasse A 15 - C 250
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - F 900
Beton Klasse A 15 - F 900
Pflaster / großformatige Platten Klasse D 400 - F 900
Pflaster / großformatige Platten Klasse D 400
Asphalt Klasse D 400
Asphalt Klasse D 400
Beton Klasse D 400
Pflaster / großformatige Platten Klasse D 400
Pflaster Klasse A 15 - C 250
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - F 900
Beton Klasse A 15 - F 900
Pflaster / großformatige Platten Klasse D 400 - F 900
Pflaster / großformatige Platten Klasse D 400
Pflaster Klasse A 15 - C 250
Asphalt Klasse A 15 - E 600
Beton Klasse A 15 - E 600
Pflaster / großformatige Platten Klasse D 400 - E 600
Asphalt Klasse F 900
Beton Klasse F 900
Pflaster / großformatige Platten Klasse F 900
