Artikel Nr. 32386
RECYFIX HICAP T 8000 bis Klasse F 900
Typ 8300 mit Guss-Schlitzaufsätzen, SW 17 mm, KTL-beschichtet, 0,5 m

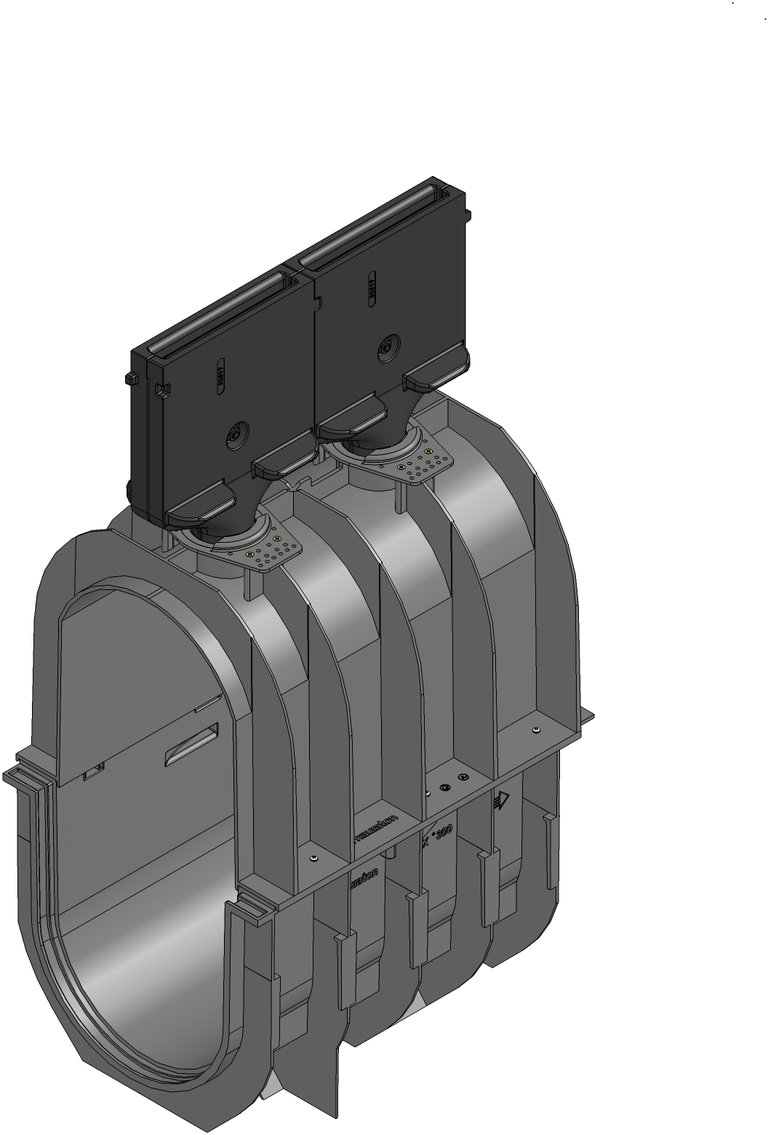

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
32386
Länge
500 mm
Breite
432 mm
Höhe
1050 mm
Gewicht
33.81 kg
Zargenhöhe
354 mm
Einlaufquerschnitt
154.0 cm²/m
Nennweite
8000
Lichter Rinnenquerschnitt
1714 cm²
Gefälle
-
Höhe Einlauftrichter
300 mm
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX HICAP T 8300 Entwässerungs-/ Retentions-Rinne mit 30 cm hohen massiven Guss-Schlitzaufsätzen, KTL-beschichtet, Kl. F 900, 0,5 m
Produktbeschreibung
Entwässerungs-/ Retentions-Rinne RECYFIX HICAP T 8300 Rinnenkörper aus recyceltem Polypropylen mit 30 cm hohen massiven Guss-Schlitzaufsätzen aus Sphäroguss EN-GJS 500-7 (GGG-50) hydraulisch optimierter Oberkante der Schlitzaufsätze, SW 17 mm, KTL-beschichtet, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, mit einem Entwässerungsquerschnitt von 1714 cm² und einem Stauvolumen von 171,4 l/m; LxBxH 500x432x1050 mm; Art.-Nr. 32386
Verpackungseinheit
-
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse D 400 - E 600, Revisionselement
Beton Klasse D 400 - E 600, Revisionselement
Asphalt Klasse F 900, Revisionselement
Beton Klasse F 900, Revisionselement
Beton Klasse F 900, Revisionselement
Asphalt Klasse F 900, Revisionselement
Asphalt Klasse E 600, Einlaufkasten
Beton Klasse E 600, Einlaufkasten
Beton Klasse F 900, Einlaufkasten
