Artikel Nr. 48775
RECYFIX NC 100, Klasse D 400
Typ 75 mit Gussrost, SW 104/10 mm, schwarz, 8-fach verschraubt, 1,0 m

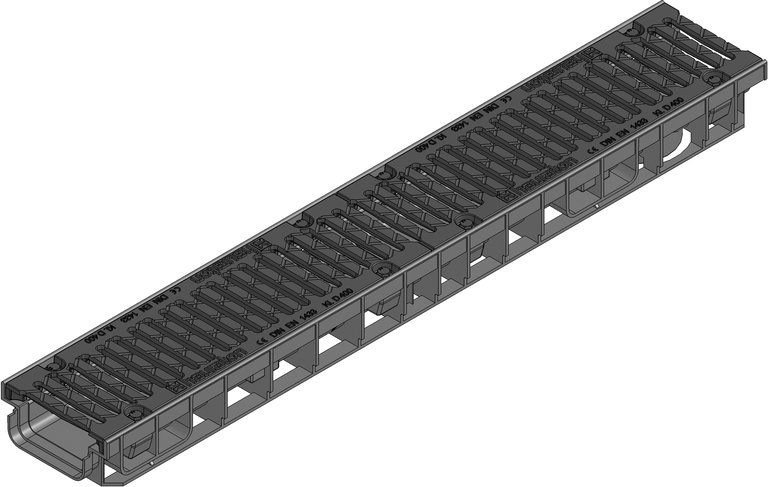

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Draufsicht
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
48775
Länge
1000 mm
Breite
160 mm
Höhe
75 mm
Einlegetiefe
20 mm
Gewicht
10.26 kg
Werkstoff
Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl schwarz verzinkt
Einlaufquerschnitt
426.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
35 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX NC 100 Rinne Typ 75 mit Gussrost SW 104/10 mm, schwarz, Kl. D 400, 1 m
Produktbeschreibung
RECYFIX NC 100 Typ 75 - Rinnenunterteil aus recyceltem Polypropylen, mit integrierter Zarge, mit senkrechter Anschlussmöglichkeit DN/OD 110, mit Gussrost aus Sphäroguss EN-GJS, SW 104/10 mm, schwarz, mit Längsschubsicherung, mit 8-fach-Verschraubung, Belastungsklasse A 15 - D 400 nach DIN 19580/EN 1433, L/B/H 1000x160x75mm, Art.Nr. 48775
Verpackungseinheit
84 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Pflaster Klasse D 400,
Asphalt Klasse D 400 - E 600,
Beton Klasse D 400 - E 600,
Pflaster Klasse A 15 - B 125,
Zementestrich Klasse A 15 - C 250,
Pflaster Klasse C 250,
Pflaster Klasse C 250,
Asphalt Klasse A 15 - B 125, als Doppelstrang
Pflaster Klasse A 15 - C 250, als Doppelstrang
Pflaster Klasse D 400, als Doppelstrang
Asphalt Klasse E 600, als Doppelstrang
Beton Klasse C 250 - D 400, als Doppelstrang
Asphalt Klasse C 250 - D 400, als Doppelstrang
Beton Klasse E 600,
Einbauhinweis
