Artikel Nr. 48770
RECYFIX NC 100, Klasse E 600
Typ 01 mit Gussrost, SW 104/10 mm, schwarz, 8-fach verschraubt, 1,0 m

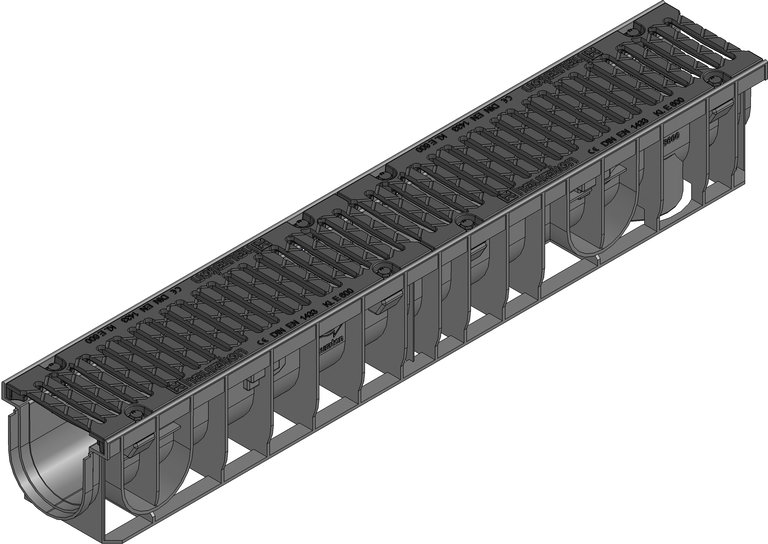

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Draufsicht
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
48770
Länge
1000 mm
Breite
160 mm
Höhe
150 mm
Einlegetiefe
20 mm
Gewicht
10.70 kg
Werkstoff
Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl schwarz verzinkt
Einlaufquerschnitt
426.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
92 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX NC 100 Rinne Typ 01 mit Gussrost SW 104/10 mm, schwarz, Kl. E 600, 1 m
Produktbeschreibung
RECYFIX NC 100 Typ 01 - Rinnenunterteil aus recyceltem Polypropylen, mit integrierter Zarge, mit senkrechter Anschlussmöglichkeit DN/OD 110, mit Gussrost aus Sphäroguss EN-GJS, SW 104/10 mm, schwarz, mit Längsschubsicherung, mit 8-fach-Verschraubung, Belastungsklasse A 15 - E 600 nach DIN 19580/EN 1433, L/B/H 1000x160x150 mm, Art.Nr. 48770
Verpackungseinheit
49 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Pflaster Klasse A 15 - B 125
Asphalt Klasse A 15 - B 125
Pflaster Klasse A 15 - B 125
Beton Klasse A 15 - C 250
Asphalt Klasse C 250
Pflaster Klasse C 250
Asphalt Klasse D 400 - E 600
Beton Klasse D 400 - E 600
Pflaster Klasse D 400 - E 600
Asphalt Klasse A 15 - B 125
Pflaster Klasse A 15 - C 250
Pflaster Klasse D 400
Asphalt Klasse E 600
Beton Klasse C 250 - D 400
Asphalt Klasse C 250 - D 400
Beton Klasse E 600
