Artikel Nr. 48772
RECYFIX NC 100, Klasse E 600
Typ 010 mit Gussrost, SW 104/10 mm, schwarz, 8-fach verschraubt, 1,0 m

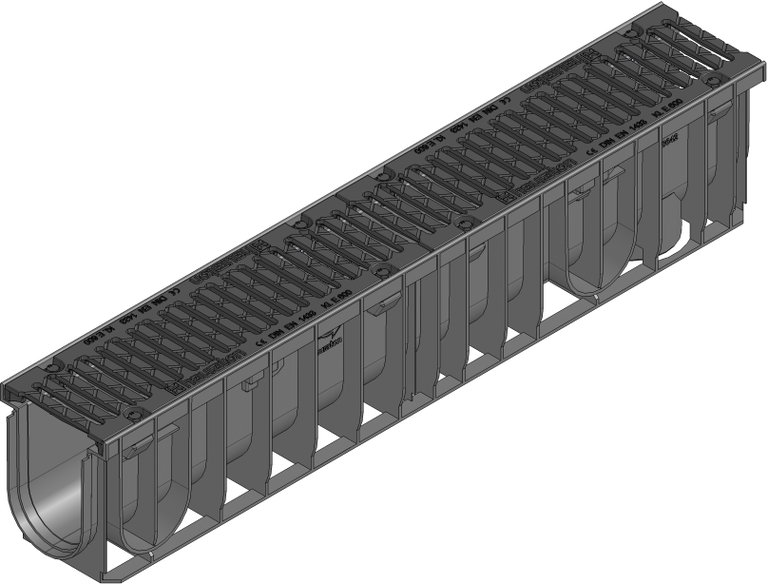

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Draufsicht
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
48772
Länge
1000 mm
Breite
160 mm
Höhe
200 mm
Einlegetiefe
20 mm
Gewicht
11.92 kg
Werkstoff
Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl schwarz verzinkt
Einlaufquerschnitt
426.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
142 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX NC 100 Rinne Typ 010 mit Gussrost SW 104/10 mm, schwarz, Kl. E 600, 1 m
Produktbeschreibung
RECYFIX NC 100 Typ 010 - Rinnenunterteil aus recyceltem Polypropylen, mit integrierter Zarge, mit senkrechter Anschlussmöglichkeit DN/OD 110, mit Gussrost aus Sphäroguss EN-GJS, SW 104/10 mm, schwarz, mit Längsschubsicherung, mit 8-fach-Verschraubung, Belastungsklasse A 15 - E 600 nach DIN 19580/EN 1433, L/B/H 1000x160x200 mm, Art.Nr. 48772
Verpackungseinheit
35 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Pflaster Klasse A 15 - B 125
Asphalt Klasse A 15 - B 125
Pflaster Klasse A 15 - B 125
Beton Klasse A 15 - C 250
Asphalt Klasse C 250
Pflaster Klasse C 250
Asphalt Klasse D 400 - E 600
Beton Klasse D 400 - E 600
Pflaster Klasse D 400 - E 600
Asphalt Klasse A 15 - B 125
Pflaster Klasse A 15 - C 250
Pflaster Klasse D 400
Asphalt Klasse E 600
Beton Klasse C 250 - D 400
Asphalt Klasse C 250 - D 400
Beton Klasse E 600
