Artikel Nr. 49573
RECYFIX NC 200, Klasse D 400
Typ 010 mit Gussrost, SW 204/18 mm, schwarz, 8-fach verschraubt, 1,0 m

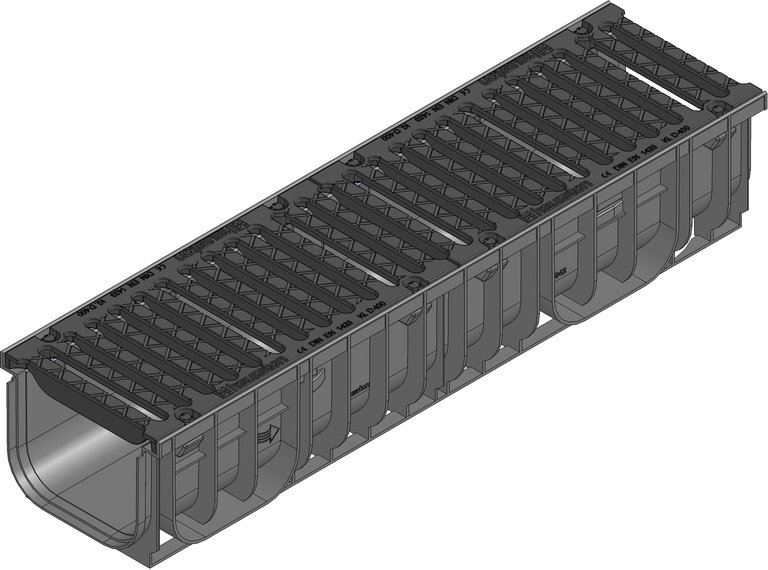

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Draufsicht
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
49573
Länge
1000 mm
Breite
262 mm
Höhe
200 mm
Einlegetiefe
20 mm
Gewicht
20.75 kg
Werkstoff
Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl schwarz verzinkt
Einlaufquerschnitt
936.0 cm²/m
Nennweite
200
Lichter Rinnenquerschnitt
294 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX NC 200 Rinne Typ 010 mit Gussrost SW 204/18 mm, schwarz, Kl. D 400, 1 m
Produktbeschreibung
RECYFIX NC 200 Typ 010 - Rinnenunterteil aus recyceltem Polypropylen, mit integrierter Zarge, mit senkrechter Anschlussmöglichkeit DN/OD 110/160, mit Gussrost aus Sphäroguss EN-GJS, SW 204/18 mm, schwarz, mit Längsschubsicherung, mit 8-fach-Verschraubung, Belastungsklasse A 15 - D 400 nach DIN 19580/EN 1433, L/B/H 1000x262x200mm, Art.Nr. 49573
Verpackungseinheit
20 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Asphalt Klasse A 15 - B 125
Pflaster Klasse A 15 - B 125
Beton Klasse A 15 - C 250
Asphalt Klasse C 250
Pflaster Klasse C 250
Asphalt Klasse D 400 - E 600
Beton Klasse D 400 - E 600
Pflaster Klasse D 400 - E 600
Asphalt Klasse A 15 - B 125
Pflaster Klasse A 15 - C 250
Pflaster Klasse D 400
Asphalt Klasse E 600
Beton Klasse C 250 - D 400
Asphalt Klasse C 250 - D 400
Beton Klasse E 600
