Artikel Nr. 49873
RECYFIX NC 300, Klasse D 400
Typ 010 mit Gussrost, SW 2 x 142/18 mm, schwarz, 8-fach verschraubt, 1,0 m

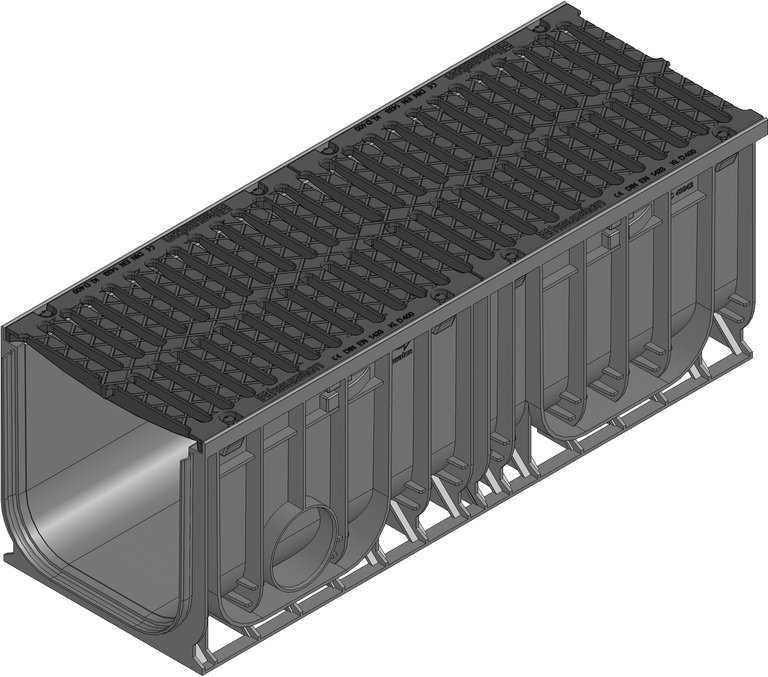

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Draufsicht
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
49873
Länge
1000 mm
Breite
362 mm
Höhe
360 mm
Einlegetiefe
20 mm
Gewicht
34.65 kg
Werkstoff
Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl schwarz verzinkt
Einlaufquerschnitt
1293.0 cm²/m
Nennweite
300
Lichter Rinnenquerschnitt
873 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX NC 300 Rinne Typ 010 mit Gussrost SW 2 x 142/18 mm, schwarz, Kl. D 400, 1 m
Produktbeschreibung
RECYFIX NC 300 Typ 010 - Rinnenunterteil aus recyceltem Polypropylen, mit integrierter Zarge, mit senkrechter Anschlussmöglichkeit DN/OD 160/200, mit Gussrost aus Sphäroguss EN-GJS, SW 2x 142/18 mm, schwarz, mit Längsschubsicherung, mit 8-fach-Verschraubung, Belastungsklasse A 15 - D 400 nach DIN 19580/EN 1433, L/B/H 1000x362x360 mm, Art.Nr. 49873
Verpackungseinheit
9 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Beton Klasse D 400 - E 600,
Asphalt Klasse D 400 - E 600,
Pflaster Klasse D 400,
Pflaster Klasse C 250,
Asphalt Klasse A 15 - B 125, als Doppelstrang
Pflaster Klasse A 15 - C 250, als Doppelstrang
Pflaster Klasse D 400, als Doppelstrang
Asphalt Klasse E 600, als Doppelstrang
Beton Klasse C 250 - D 400, als Doppelstrang
Asphalt Klasse C 250 - D 400, als Doppelstrang
Beton Klasse E 600,
Einbauhinweis
