Artikel Nr. 41463
RECYFIX PLUS 100, Klasse C 250
Typ 01 mit Gussrost, SW 80/6 mm, schwarz, Edelstahl, arretiert, 1,0 m

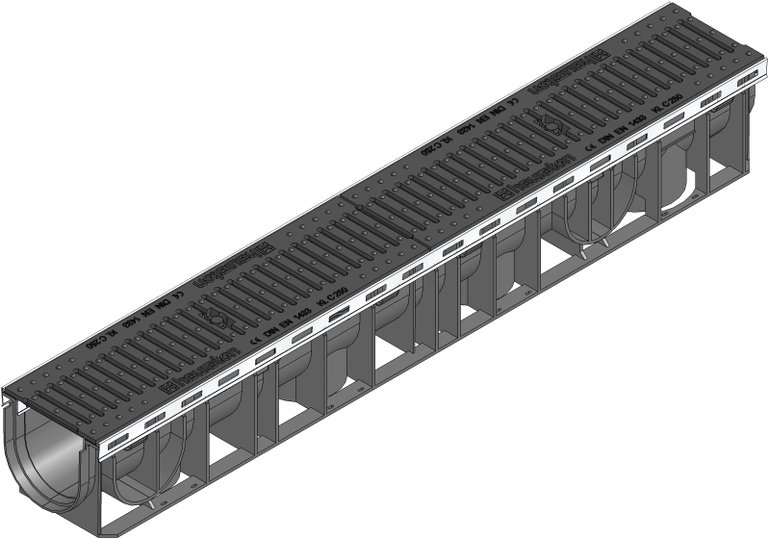

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Draufsicht
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
41463
Länge
1000 mm
Breite
147 mm
Höhe
135 mm
Einlegetiefe
6 mm
Gewicht
9.28 kg
Werkstoff
Edelstahl 1.4301, Gusseisen GJS 500-7, recyceltes Polypropylen, RECYFIX Material (recyceltes PA), Stahl schwarz verzinkt
Einlaufquerschnitt
254.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
92 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Zargenmaterial
Edelstahl 1.4301
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 51130, AS 4586, DIN 19580, EN 16165
Vertriebstext
RECYFIX PLUS 100 Rinne Typ 01 mit Edelstahlzargen und Gussrost SW 80/6 mm, schwarz, Kl. C 250, arretiert, 1 m
Produktbeschreibung
RECYFIX PLUS 100 Typ 01 - Rinnenunterteil aus recyceltem Polypropylen, mit Zarge aus Edelstahl CNS 1.4301, mit senkrechter Anschlussmöglichkeit DN/OD 110, mit Gussrost aus Sphäroguss EN-GJS, SW 80/6 mm, schwarz, mit Längsschubsicherung und Arretierung, Belastungsklasse A 15 - C 250 nach DIN 19580/EN 1433, L/B/H 1000x147x135 mm, Art.Nr. 41463
Verpackungseinheit
49 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Pflaster Klasse A 15 - B 125
Pflaster Klasse C 250
Zementestrich Klasse A 15 - C 250
Pflaster Klasse A 15 - B 125
Asphalt Klasse A 15 - B 125
Beton Klasse A 15 - C 250
Asphalt Klasse C 250
Pflaster Klasse C 250
