Artikel Nr. 42788
RECYFIX PLUS 200, Klasse C 250
Typ 010 mit Gussrost, SW 180/6 mm, schwarz, Edelstahl, arretiert, 1,0 m

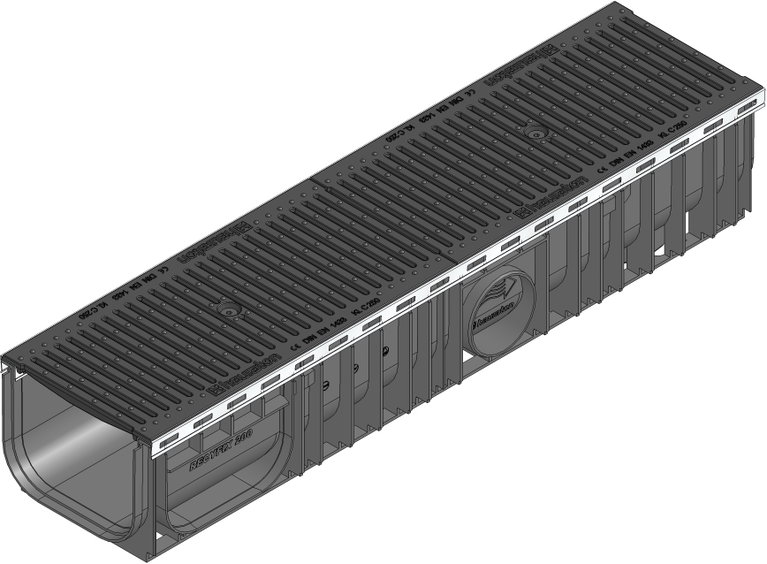

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Draufsicht
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
42788
Länge
1000 mm
Breite
247 mm
Höhe
186 mm
Einlegetiefe
6 mm
Gewicht
18.90 kg
Werkstoff
Edelstahl 1.4301, Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl galvanisch verzinkt, Stahl schwarz verzinkt
Einlaufquerschnitt
557.0 cm²/m
Nennweite
200
Lichter Rinnenquerschnitt
294 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Zargenmaterial
Edelstahl 1.4301
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX PLUS 200 Rinne Typ 010 mit Edelstahlzargen und Gussrost SW 180/6 mm, schwarz, Kl. C 250, arretiert, 1 m
Produktbeschreibung
RECYFIX PLUS 200 Typ 010 - Rinnenunterteil aus recyceltem Polypropylen, mit Zarge aus Edelstahl CNS 1.4301, mit seitlicher (DN/OD 110) und senkrechter Anschlussmöglichkeit (DN/OD 110/160), mit Gussrost aus Sphäroguss EN-GJS, SW 180/6 mm, schwarz, mit Längsschubsicherung und Arretierung, Belastungsklasse A 15 - C 250 nach DIN 19580/EN 1433, L/B/H 1000x247x186 mm, Art.Nr. 42788
Verpackungseinheit
20 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Pflaster Klasse A 15 - B 125
Pflaster Klasse C 250
Zementestrich Klasse A 15 - C 250
Pflaster Klasse A 15 - B 125
Asphalt Klasse A 15 - B 125
Beton Klasse A 15 - C 250
Asphalt Klasse C 250
Pflaster Klasse C 250
