Artikel Nr. 47038
RECYFIX PRO 100, Klasse C 250
Typ 75 mit Guss-Längsstabrost, SA 9 mm, schwarz, KTL-beschichtet, arretiert, 1,0 m

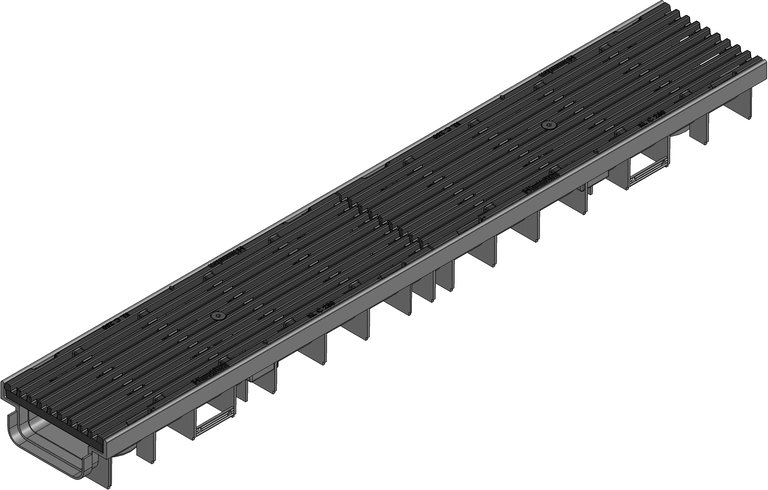

Produktdarstellung
Tech. Zeichnung
Zeichnung
Zeichnung (CAD)
Draufsicht
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
47038
Länge
1000 mm
Breite
160 mm
Höhe
75 mm
Einlegetiefe
20 mm
Gewicht
8.53 kg
Werkstoff
Gusseisen GJS 500-7 mit KTL-Beschichtung, recyceltes Polypropylen, RECYFIX Material (recyceltes PA), Stahl schwarz verzinkt
Einlaufquerschnitt
528.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
35 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7 mit KTL-Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX PRO 100 Rinne Typ 75 mit integrierten Zargen aus Kunststoff, mit Guss-Längsstabrost Stababstand 9 mm, KTL-beschichtet, Kl. C 250, arretiert, 1 m
Produktbeschreibung
RECYFIX PRO 100 Typ 75 - Rinnenunterteil aus recyceltem Polypropylen, mit integrierter Zarge aus Kunststoff, mit senkrechter Anschlussmöglichkeit DN/OD 75, mit Guss-Längsstabrost aus Sphäroguss EN-GJS, Stababstand 9 mm, KTL-beschichtet, mit Längsschubsicherung und Arretierung, Belastungsklasse A 15 - C 250 nach DIN 19580/EN 1433, L/B/H 1000x160x75 mm, Art.Nr. 47038
Verpackungseinheit
84 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Beton Klasse A 15 - C 250
Zementestrich Klasse A 15 - C 250
Pflaster Klasse C 250
Asphalt Klasse A 15 - B 125
Pflaster Klasse A 15 - B 125
Beton Klasse A 15 - C 250
Asphalt Klasse C 250
Pflaster Klasse C 250
Asphalt Klasse A 15 - B 125
Pflaster Klasse A 15 - C 250
Asphalt Klasse C 250
Beton Klasse C 250
