Artikel Nr. 10303
STEELFIX SLOT D, Bauhöhe 150 mm, Halshöhe 100 mm, Klasse A 15
Typ 150, asymmetrisch, verzinkt, mit Verbinder, 1,0 m

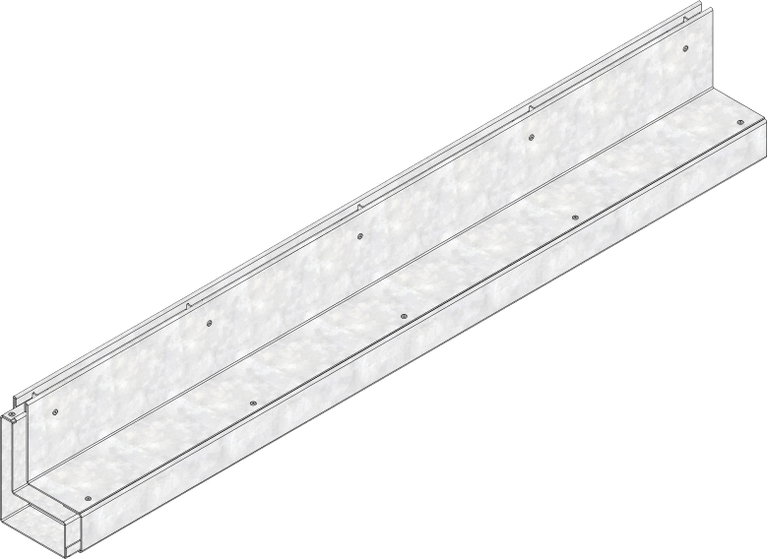

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
10303
Länge
1000 mm
Breite
100 mm
Höhe
150 mm
Gewicht
6.44 kg
Werkstoff
bandverzinkter Stahl
Zargenhöhe
-
Einlaufquerschnitt
0.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
-
Gefälle
-
Einlauföffnung
1000 x 12 mm
Typ nach DIN EN 1433
M
Vertriebstext
STEELFIX SLOT 100 Typ 150, SW 12 mm, Halshöhe 100 mm, verzinkt, asymmetrisch, Kl. A 15, mit Verbinder, 1 m
Produktbeschreibung
STEELFIX SLOT 100 Typ 150, Material Stahl verzinkt, asymmetrischer Einlaufschlitz, Belastungsklasse A 15, Schlitzweite 12 mm, Halshöhe 100 mm, mit Verbinder als klemmbare Verbindung zwischen Rinnenelementen und/oder Revisionselement, L/B/H 1000x100x150 mm, Art.Nr. 10303
Verpackungseinheit
-
Ausschreibungstexte
Einbaubeispiel
Pflaster / großformatige Platten Klasse A 15
