Artikel Nr. 66160
STEELFIX AIR 255, Bauhöhe 300 mm
Typ 300, verzinkt, 1,0 m

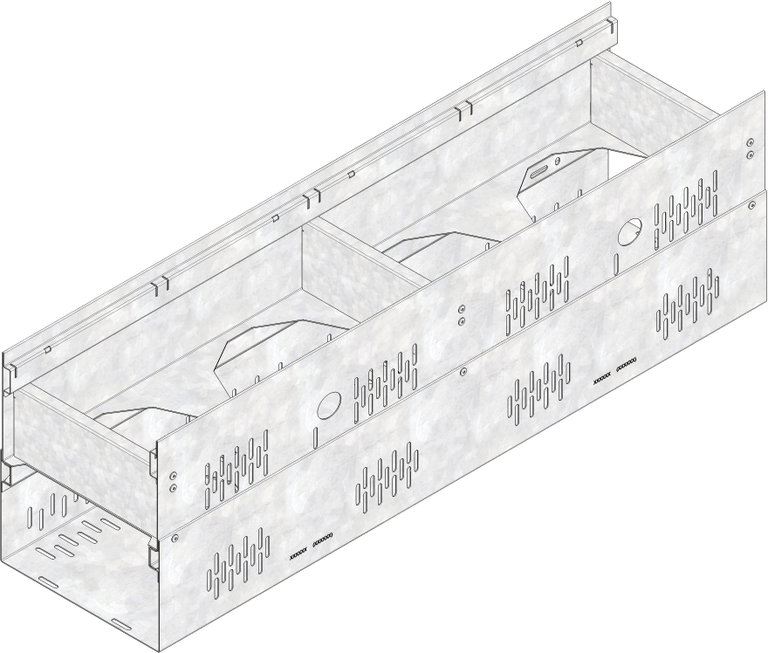

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
66160
Länge
1000 mm
Breite
255 mm
Höhe
300 mm
Gewicht
14.01 kg
Werkstoff
bandverzinkter Stahl
Zargenhöhe
20 mm
Nennweite
255
Lichter Rinnenquerschnitt
-
Gefälle
-
Befestigungsart
Knebel
Typ nach DIN EN 1433
M
Rinnenmaterial
bandverzinkter Stahl
Vertriebstext
STEELFIX AIR 255 Rinnenunterteil Typ 300, verzinkt, Bauhöhe 300 mm, mit integriertem Längsverbinder, 1 m
Produktbeschreibung
STEELFIX AIR 255 Typ 300 - Rinnenunterteil als Sockelrinne mit fassadenseitigen Belüftungsöffnungen in der Seitenwand gem. der DIN 68800-2 (Holzschutz - Teil 2: Vorbeugende bauliche Maßnahmen im Hochbau) und für barrierefreie Übergänge; Stabile Ausführung mit horizontaler Aussteifung und mit integriertem Längsverbinder, optionale zusätzliche Knebelverbindung möglich, mit einseitiger Perforierung (fassadenseitig abgewandt) sowie Perforation im Sohlbereich als Anschlussmöglichkeit für Anschlussstutzen DN/OD 100, aus korrosionsgeschütztem verzinkten Stahl, begehbar und rollstuhlbefahrbar, LxBxH 1000x255x300 mm, Art.-Nr. 66160
Verpackungseinheit
12 Stück / Palette
Ausschreibungstexte
Einbaubeispiel
großformatige Platten Klasse begehbar , vor der Fassade, Entwässerung über Rinnenanschluss senkrecht
