Artikel Nr. 66161
STEELFIX AIR 305, Bauhöhe 300 mm
Typ 300, verzinkt, 1,0 m

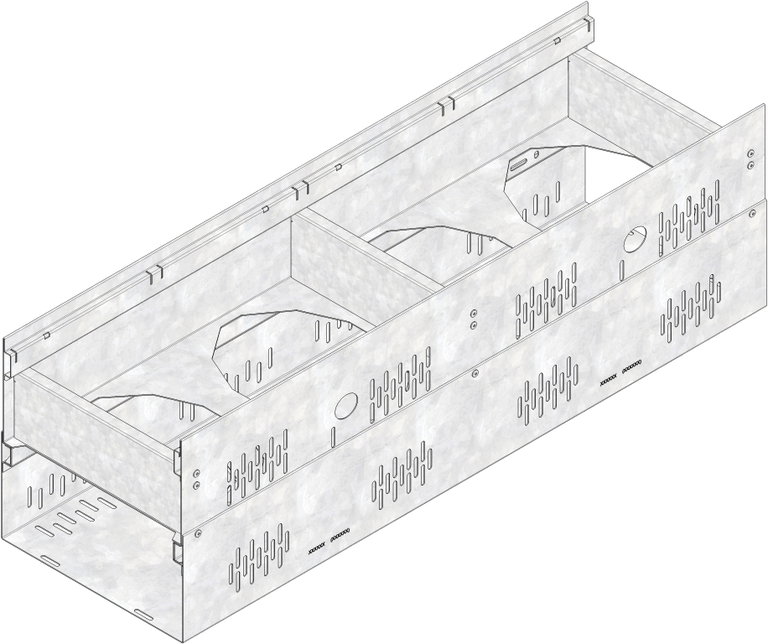

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
66161
Länge
1000 mm
Breite
305 mm
Höhe
300 mm
Gewicht
14.88 kg
Werkstoff
bandverzinkter Stahl
Zargenhöhe
20 mm
Nennweite
305
Lichter Rinnenquerschnitt
-
Gefälle
-
Befestigungsart
Knebel
Typ nach DIN EN 1433
M
Rinnenmaterial
bandverzinkter Stahl
Vertriebstext
STEELFIX AIR 305 Rinnenunterteil Typ 300, verzinkt, Bauhöhe 300 mm, mit integriertem Längsverbinder, 1 m
Produktbeschreibung
STEELFIX AIR 305 Typ 300 - Rinnenunterteil als Sockelrinne mit fassadenseitigen Belüftungsöffnungen in der Seitenwand gem. der DIN 68800-2 (Holzschutz - Teil 2: Vorbeugende bauliche Maßnahmen im Hochbau) und für barrierefreie Übergänge; Stabile Ausführung mit horizontaler Aussteifung und mit integriertem Längsverbinder, optionale zusätzliche Knebelverbindung möglich, mit einseitiger Perforierung (fassadenseitig abgewandt) sowie Perforation im Sohlbereich als Anschlussmöglichkeit für Anschlussstutzen DN/OD 100, aus korrosionsgeschütztem verzinkten Stahl, begehbar und rollstuhlbefahrbar, LxBxH 1000x305x300 mm, Art.-Nr. 66161
Verpackungseinheit
9 Stück / Palette
Ausschreibungstexte
Einbaubeispiel
großformatige Platten Klasse begehbar , unter einer vorgehängten Fassade, Entwässerung über Rinnenanschluss senkrecht
