Artikel Nr. 66077
STEELFIX REGULAR 115, Bauhöhe 150 mm
Typ 150, Ablaufelement, verzinkt, 1,0 m

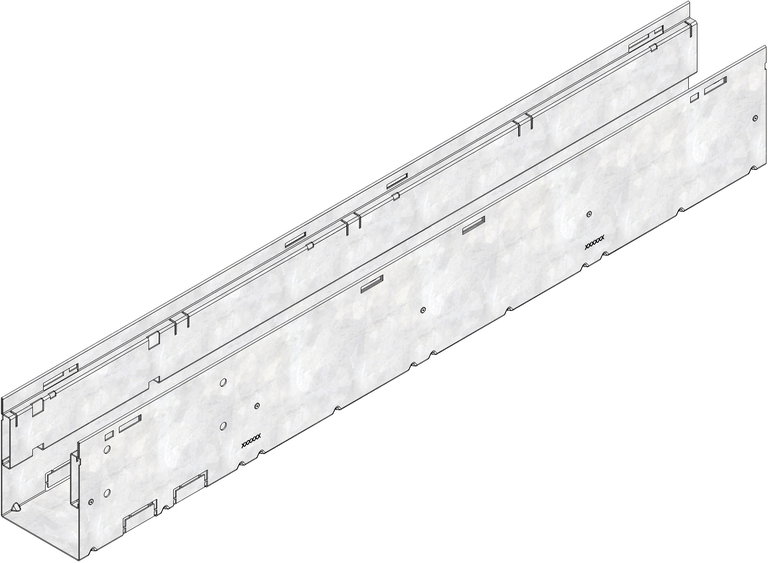

Produktdarstellung
Tech. Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
66077
Länge
1000 mm
Breite
115 mm
Höhe
150 mm
Gewicht
6.00 kg
Werkstoff
bandverzinkter Stahl
Zargenhöhe
20 mm
Nennweite
115
Lichter Rinnenquerschnitt
-
Gefälle
-
Befestigungsart
Knebel
Typ nach DIN EN 1433
M
Rinnenmaterial
bandverzinkter Stahl
Vertriebstext
STEELFIX REGULAR 115 Rinnenunterteil Typ 150 -Ablaufelement, verzinkt, Bauhöhe 150 mm, 1 m
Produktbeschreibung
STEELFIX REGULAR 115 Typ 150 - Rinnenunterteil -Ablaufelement, aus korrosionsgeschütztem verzinktem Stahl, begehbar und rollstuhlbefahrbar, Rostauflage nach innen gekantet, Rinnenboden und -wandung geschlossen, jedoch mit Perforation im Sohlbereich zum bauseitigen Ausstanzen für Anschlussstutzen DN/OD 75 oder DN/OD 100 und mit Anschlussmöglichkeit der STEELFIX REGULAR Einlaufbox, LxBxH 1000x115x150 mm, Art.-Nr. 66077
Verpackungseinheit
-
Ausschreibungstexte
Einbaubeispiel
rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss senkrecht
rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss waagerecht
rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, barrierefreier Übergang (2 cm)
rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, schwellenloser Übergang (0 cm)
rollstuhlbefahrbar, Entwässerung über Stichkanal u. DACHFIX POINT
rollstuhlbefahrbar, Entwässerung über Stichkanal geschlossen (Bodenblech), Anschluss senkrecht
rollstuhlbefahrbar, Entwässerung über Stichkanal geschlossen (gedoppelt), Anschluss senkrecht
rollstuhlbefahrbar, Entwässerung über Stichkanal u. DACHFIX POINT
Plattenbelag Klasse begehbar
