Artikel Nr. 97663
DRAINFIX CLEAN FSU 300 Filtersubstratrinne bis Klasse F 900 mit verzinkten Stahlzargen inklusive Drainagerohr mit Geotextil und Verbindungselement
Typ 01 H, Endelement, 1,0 m
Preis auf Anfrage
Lieferzeit auf Anfrage
Fragen?
Unser erfahrenes Planungsteam hilft Ihnen gerne.
Kontaktieren Sie uns

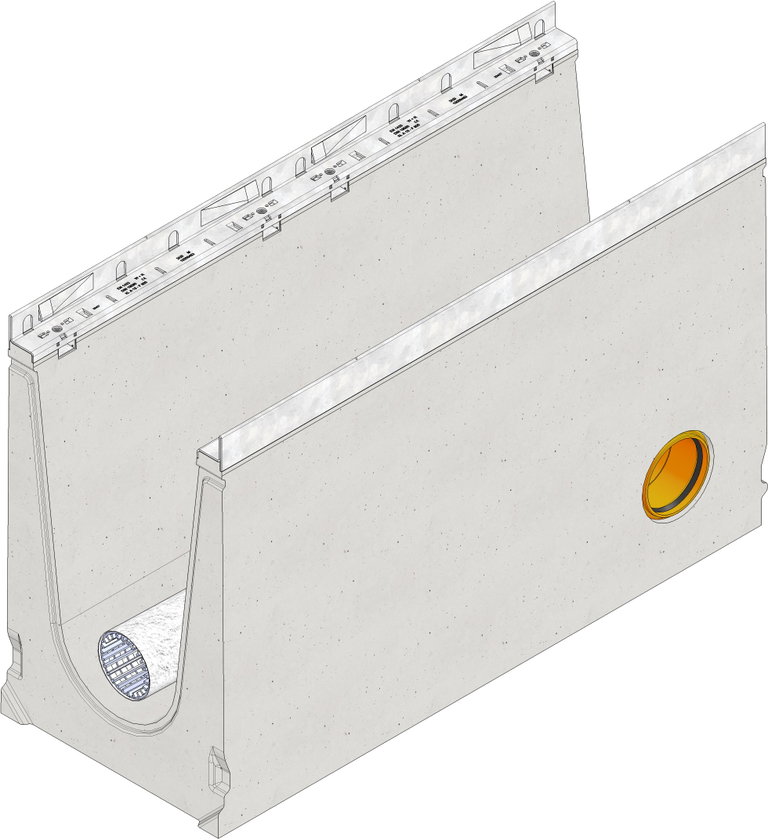

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Maße
Artikel Nr.
97663
Länge
1000 mm
Breite
390 mm
Höhe
630 mm
Gewicht
252.49 kg
Werkstoff
faserbewehrter Beton, Stahl mit Zink-Magnesium Beschichtung
Retentionsvolumen
75 l/m
Retentionsquerschnitt
818.0 cm²
Höhe Substratfüllung
200.0 mm
Substratbedarf
45.0 l/lfdm.
Nennweite
300
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Stahl mit Zink-Magnesium Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
DRAINFIX CLEAN FSU 300 Typ 01H - Endelement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, mit verzinkten Stahlzargen, seitlich mit integrierter KG-Muffe DN/OD 110, mit Drainagerohr DN/OD 100 mit Geotextil und Verbinder, mit allgemein
Produktbeschreibung
DRAINFIX CLEAN FSU 300 Typ 01H - Endelement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, aus faserbewehrtem Beton, Nennweite 300 mm, Belastungsklasse A 15 bis F 900 nach DIN 19580/EN 1433, CE-konform, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK, 8-fach Arretierung je lfdm., seitlich mit integrierter KG-Muffe DN/OD 110, inkl. DRAINFIX CLEAN - Drainagerohr DN/OD 100 mit Geotextil ummantelt und Verbinder, LxBxH 1000x390x630 mm, Art.-Nr. 97663
Verpackungseinheit
-
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Asphalt Klasse A 15 - C 250
Beton Klasse D 400 - E 600
Pflaster Klasse D 400
Asphalt Klasse D 400 - E 600
Asphalt Klasse F 900
Asphalt Klasse A 15 - C 250
Asphalt Klasse D 400 - E 600
Pflaster Klasse D 400
Beton Klasse D 400 - E 600
Asphalt Klasse F 900
Beton Klasse F 900
